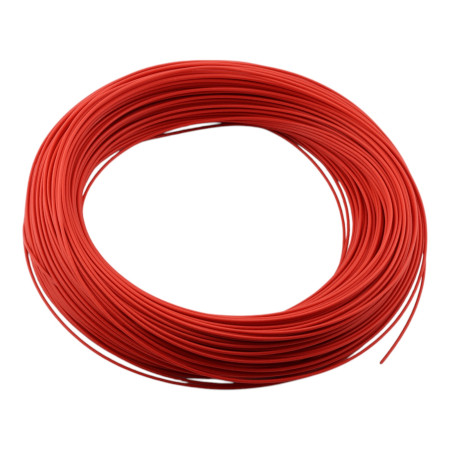

Cable calefactor Ø1,4 mm, aislamiento de teflón, 5–48 V CC

Cable calefactor de 1,4 mm de diámetro, 5-48 V CC, aislamiento de teflón

Resistencia:

Descuentos por volumen

Cantidad	Precio unitario	Usted ahorra
100+	0,95 €	10,59 €
500+	0,90 €	79,43 €

1,06 €

1,06 € sin IVA

1.059098 Impuestos excluidos

(1,06 €/m)

En stock

Cantidad

Hoja de catálogo

Descripción

El cable calefactor de 1,4 mm de diámetro está diseñado para aplicaciones de CC de baja tensión en el rango de 5 a 48 V CC, donde se requiere un calentamiento uniforme, flexibilidad mecánica y un aislamiento duradero. Es adecuado para su integración en elementos calefactores, protección anticongelante, control de temperatura en áreas pequeñas y para su uso en construcción y servicios en equipos técnicos.

Especificaciones técnicas

Tipo de producto: cable calefactor de resistencia
Diámetro exterior del cable: 1,4 mm
Fuente de alimentación: 5-48 V CC
Aislamiento: fluoropolímero, tipo teflón
Material del elemento calefactor: níquel-cromo y cobre.
Opciones de resistencia disponibles: 0,3 / 1 / 1,4 / 3 / 4 / 5 / 8 / 10 / 15 / 20 / 25 / 40 Ohm/m
Resistencia a la temperatura de aislamiento: hasta 200 °C
Temperatura máxima a largo plazo: hasta 250 °C
Tipo de cable: redondo
Unidad de venta: 1 metro

Funciones y características

Diseñado para crear calentamiento por resistencia cuando se alimenta con voltaje de CC
El aislamiento de teflón garantiza una buena resistencia térmica, química y eléctrica.
Resistencia a aceites, ácidos y álcalis.
Aislamiento con buena resistencia al envejecimiento y al arco eléctrico.
Diseño flexible adecuado para la integración en dispositivos y conjuntos más pequeños.
Posibilidad de elegir la resistencia por metro según la potencia requerida y la longitud del cable.
La potencia depende de la tensión de alimentación, de la longitud seleccionada y de la resistencia del cable.

Ideal para

Calefacción del asiento y del volante
Aplicaciones para refrigeradores, aire acondicionado y descongelación.
Plantillas calefactables, calzado, ropa y elementos calefactores textiles
Mantas eléctricas, almohadillas y superficies calefactoras más pequeñas
Protección de tuberías contra la congelación
Calefacción de ventanas y unidades estructurales más pequeñas
Incubadoras, instalaciones de cría e instalaciones médicas seleccionadas
Aplicaciones especiales de calentamiento de bajo voltaje en instrumentación

Contenido del paquete

1x cable calefactor en la variante de resistencia seleccionada
La longitud de entrega corresponde a la cantidad pedida en metros.

¿Por qué elegir este producto?

Amplia gama de fuentes de alimentación para aplicaciones de CC de bajo voltaje
Amplia selección de variantes de resistencias para diseñar la potencia requerida
Diámetro compacto de 1,4 mm para una fácil integración.
Aislamiento de fluoropolímero duradero para operar en entornos más exigentes
Solución adecuada para uso técnico, de desarrollo y de servicio.

Instrucciones de instalación y funcionamiento

Al diseñar, es necesario seleccionar correctamente la resistencia por metro, la longitud del cable y la tensión de alimentación.
Cálculo de potencia aproximado: P = U × U / (L × R), donde U es el voltaje, L es la longitud del cable y R es la resistencia en Ohm/m
Instale el cable de tal manera que se garantice una disipación uniforme del calor en el material calentado.
Durante el funcionamiento, evite daños mecánicos en el aislamiento y sobrecalentamiento local.
Para un funcionamiento estable y seguro, recomendamos utilizar una fuente de alimentación y una regulación adecuadas.

Aviso de seguridad

Diseñado para fuente de alimentación de CC de bajo voltaje de 5 a 48 V CC
No conecte el cable a la tensión de red de 230 V CA.
Antes de la puesta en servicio, verificar los parámetros eléctricos de todo el conjunto.
La temperatura superficial resultante depende de la potencia, el método de instalación y las condiciones de disipación del calor.
El producto está destinado a ser un componente para su incorporación en un dispositivo o unidad técnica.

Ficha técnica

Tensión: 5-48 V DC
Media: 1,2 - 1,4 mm
Color: Rojo
Número de núcleos: 1
Radio de curvatura mínimo: 4 cm

Calculadora

Calculadora de potencia para cable calefactor

Voltaje de la fuente (V):

Longitud del cable (m):

Resistencia del cable (Ω/m):

Corriente del cable (A):

Potencia total del cable (W):

Potencia (W/m):

Temperatura aproximada del cable (°C):

¿Cómo funciona la calculadora?

Valores de entrada
El usuario introduce tres valores principales:
- Voltaje de la fuente (V): La tensión suministrada al cable calefactor.
- Longitud del cable (m): La longitud total del cable calefactor.
- Resistencia del cable (Ω/m): La resistencia por unidad de longitud (usualmente en ohmios por metro).
Cálculo de la resistencia total
La calculadora primero determina la resistencia total del cable utilizando la siguiente fórmula:
$R_{total} = resistencia por metro \times longitud del cable$
Esto significa que, cuanto más largo es el cable, mayor es la resistencia total.
Cálculo de la corriente según la ley de Ohm
De acuerdo con la ley de Ohm, tenemos:
$I = \frac{U}{R}$
Donde $U$ es el voltaje y $R$ es la resistencia total. Por ello, a medida que aumenta la longitud del cable (y por ende la resistencia), la corriente que circula disminuye.
Cálculo de la potencia total del cable
La potencia total suministrada al cable se calcula con la fórmula:
$P = U \times I$
Como la corriente disminuye, también lo hace la potencia total.
Cálculo de la potencia por metro del cable
La potencia por unidad de longitud (W/m) se obtiene dividiendo la potencia total por la longitud del cable:
$P_{1m} = \frac{P}{longitud del cable}$
Este valor es importante, ya que el calentamiento real del cable depende de la cantidad de energía liberada por metro. Si el cable es muy largo, la potencia total se distribuye en más metros, reduciendo la potencia por metro.
Visualización de los resultados
La calculadora muestra a continuación:
- Corriente del cable (A): Calculada según la ley de Ohm.
- Potencia del cable (W): La potencia total, es decir, la energía suministrada al cable.
- Potencia por metro (W/m): La potencia distribuida por cada metro del cable.
- Temperatura aproximada del cable: En lugar de un valor numérico se muestra un texto – si la temperatura es de 20 °C o inferior se muestra "Temperatura ambiente", y si es de 90 °C o superior se muestra "¡Demasiado alta!". El valor calculado se basa en una temperatura ambiente de 20 °C.

¿Por qué disminuye la potencia del cable al aumentar su longitud?

Aumento de la resistencia total:
La resistencia del cable se expresa en ohmios por metro. Al alargar el cable, la resistencia total aumenta de forma lineal con la longitud. Por ejemplo, si la resistencia es de 0,1 Ω/m y el cable mide 10 m, la resistencia total será de 1 Ω; para 100 m, será de 10 Ω.
Disminución de la corriente:
Dado que la corriente se calcula con la fórmula $I$ = $U / R$ , una mayor resistencia conlleva una corriente menor. Menos corriente significa que se suministra menos energía al cable.
Potencia total y potencia por metro:
La potencia total del cable se determina mediante la fórmula $P = U \times I$ . A medida que la corriente disminuye, también lo hace la potencia total. Además, esta potencia se distribuye a lo largo de la longitud del cable. Por ello, cuanto más largo es el cable, menor es la potencia por metro, lo que afecta directamente al calentamiento. Si el cable es muy largo, la potencia por metro puede volverse extremadamente baja, lo que implica que el cable no se calienta de manera eficaz.
