Tlmivka CDRH74

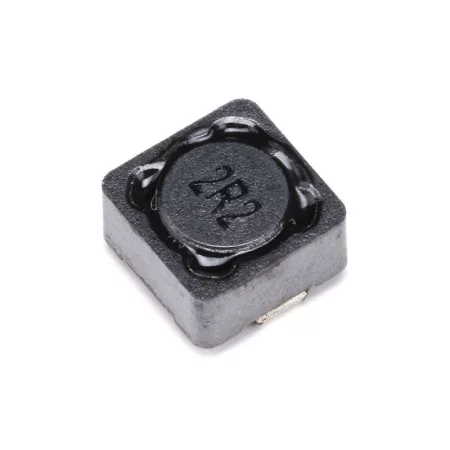

SMD výkonová tlmivka CDRH74
SMD výkonová tlmivka radu CDRH74 je určená pre spínané napájacie zdroje, DC/DC meniče a filtračné obvody. Tienená konštrukcia s feritovým jadrom zaisťuje nízke elektromagnetické rušenie, vysokú prúdovú zaťažiteľnosť a stabilné parametre v širokom rozsahu indukčností.
Technické špecifikácie
- Konštrukcia: tienená výkonová tlmivka
- Montáž: SMD
- Rozmery: 7,5 × 7,5 × 4,5 mm
- Hmotnosť: 1,6 g
- Tolerancia indukčnosti: ±20 %
- Testovacia frekvencia: 100 kHz / 0,3 V
- Pracovná teplota: −40 °C až +85 °C
- Skladovacia teplota: −55 °C až +125 °C
- Izolačný odpor: 100 MΩ
- Krytie: IP00
Prehľad dostupných variantov CDRH74
| Označenie | Indukčnosť (µH) | DC odpor (Ω) max. | Saturačný prúd Isat (A) | Menovitý prúd Irms (A) |
|---|---|---|---|---|
| CDRH74-1R0M | 1 | 0,017 | 8,0 | 5,0 |
| CDRH74-2R2M | 2,2 | 0,024 | 6,0 | 4,0 |
| CDRH74-3R3M | 3,3 | 0,030 | 4,8 | 3,5 |
| CDRH74-4R7M | 4,7 | 0,040 | 4,2 | 3,1 |
| CDRH74-6R8M | 6,8 | 0,050 | 2,8 | 2,2 |
| CDRH74-100M | 10 | 0,065 | 2,5 | 1,84 |
| CDRH74-150M | 15 | 0,090 | 2,0 | 1,47 |
| CDRH74-220M | 22 | 0,130 | 1,8 | 1,23 |
| CDRH74-330M | 33 | 0,160 | 1,5 | 0,96 |
| CDRH74-470M | 47 | 0,230 | 1,3 | 0,88 |
| CDRH74-560M | 56 | 0,250 | 1,2 | 0,8 |
| CDRH74-680M | 68 | 0,310 | 1,1 | 0,7 |
| CDRH74-101M | 100 | 0,430 | 0,9 | 0,6 |
| CDRH74-121M | 120 | 0,600 | 0,8 | 0,5 |
| CDRH74-151M | 150 | 0,700 | 0,7 | 0,46 |
| CDRH74-221M | 220 | 0,950 | 0,5 | 0,35 |
| CDRH74-331M | 330 | 1,350 | 0,4 | 0,32 |
| CDRH74-471M | 470 | 2,200 | 0,35 | 0,26 |
| CDRH74-681M | 680 | 2,700 | 0,3 | 0,2 |
| CDRH74-102M | 1000 | 4,300 | 0,28 | 0,18 |
| CDRH74-152M | 1500 | 4,500 | 0,1 | 0,1 |
Funkcie a vlastnosti
- Tienená konštrukcia pre zníženie EMI
- Nízky DC odpor vinutia
- Vysoká saturačná prúdová odolnosť
- Vhodné pre vysokofrekvenčné spínané obvody
Ideálne pre
- DC/DC meniče
- Spínané napájacie zdroje
- LED drivery
- Filtračné a vyhladzovacie obvody
Obsah balenia
- 1× SMD výkonová tlmivka CDRH74
Prečo zvoliť tento produkt
- Kompletný rad indukčností v jednom puzdre
- Technické parametre priamo podľa výrobného datasheetu
- Vysoká spoľahlivosť a mechanická odolnosť
- Tolerancia
- 20%
Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
