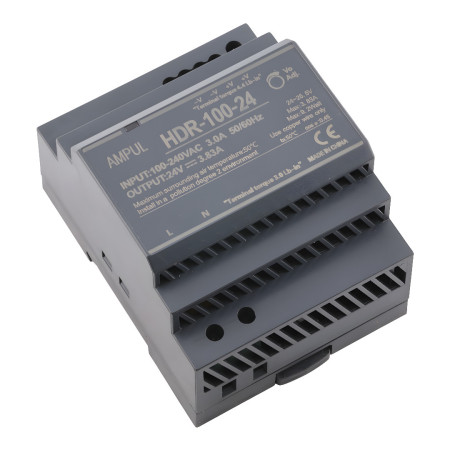

Napájací zdroj na DIN lištu 24V, 3,83A – HDR-100-24
zoom_out_map
chevron_left chevron_right
Novinka

Napájací zdroj na DIN lištu 24V, 3,83A - 92W

20,84 €

20,84 € bez DPH

20.840322 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.

Vrátane 0,03 € za recyklačný poplatok

check Skladom
Katalógový list

Spínaný napájací zdroj AMPUL HDR-100-24 je určený pre montáž na DIN lištu a poskytuje stabilné jednosmerné napätie 24 V DC pri prúde až 3,83 A. Zdroj je navrhnutý pre spoľahlivú prevádzku v priemyselných rozvádzačoch, automatizácii, riadení technológií a napájaní zariadení vyžadujúcich kvalitné a bezpečné napájanie.

Technické špecifikácie

  • Vstupné napätie: 100–240 V AC, 50/60 Hz
  • Výstupné napätie: 24 V DC
  • Výstupný prúd: 3,83 A
  • Maximálny výstupný výkon: 92 W
  • Účinnosť: 88 %
  • Účinník (čos φ): 0,45
  • Krytie: IP22
  • Typ zdroja: spínaný, priemyselný
  • Chladenie: pasívne (prirodzené prúdenie vzduchu)
  • Montáž: DIN lišta TS35
  • Rozmery: 70 × 90 × 54,5 mm
  • Hmotnosť: 230 g
  • Pracovná teplota: 0 °C až +40 °C

Funkcie a vlastnosti

  • Stabilné výstupné napätie 24 V DC
  • Ochrana proti skratu, preťaženiu a prepätiu
  • Vysoká prevádzková spoľahlivosť
  • Kompaktné rozmery šetriace miesto v rozvádzači
  • Bezúdržbová prevádzka bez ventilátora
  • Skrutkové svorky na bezpečné pripojenie vodičov

Ideálne pre

  • Napájanie PLC a priemyselných riadiacich systémov
  • Automatizačné a rozvádzačové aplikácie
  • Senzory, relé, ventily a akčné členy
  • Priemyselné LED systémy 24 V
  • Technologické a výrobné zariadenia

Obsah balenia

  • Napájací zdroj AMPUL HDR-100-24

Prečo zvoliť tento produkt

  • Overený priemyselný zdroj s dlhou životnosťou
  • Stabilný výkon pri kompaktných rozmeroch
  • Integrované ochrany pre bezpečnú prevádzku
  • Rýchla a jednoduchá inštalácia na DIN lištu
  • Vhodný pre profesionálne aj technické použitie
AMPUL
AM7525
85044090
Vstupné napätie
100-240 V AC, 50/60 Hz
Výstupné napätie
24 V DC
Výstupný prúd
3,83 A
Výstupný výkon
92 W
Krytie
IP22
Inštalácia
DIN

Úvod

Tento manuál poskytuje všeobecné pokyny pre inštaláciu a údržbu spínaných napájacích zdrojov. Je dôležité dodržiavať všetky bezpečnostné pokyny a prípadne konzultovať špecifické inštrukcie s predajcom.

1. Bezpečnostné pokyny

  • Odborná inštalácia – Inštaláciu a údržbu napájacieho zdroja by mal vykonávať kvalifikovaný personál s príslušnými znalosťami a skúsenosťami v oblasti elektrotechniky.
  • Odpojenie od siete – Pred začatím akýchkoľvek prác na napájacom zdroji vždy odpojte zariadenie od elektrickej siete a zabezpečte, aby nedošlo k neúmyselnému pripojeniu.
  • Ochranné pomôcky – Pri manipulácii s napájacím zdrojom používajte vhodné osobné ochranné prostriedky, ako sú izolačné rukavice a ochranné okuliare.
  • Uzemnenie – Uistite sa, že napájací zdroj je správne uzemnený, aby bola zabezpečená bezpečnosť a správna funkcia zariadenia.

2. Inštalácia napájacieho zdroja

  • Umiestnenie – Inštalujte napájací zdroj v suchom, dobre vetranom priestore, chránenom pred priamym slnečným žiarením, vlhkosťou a extrémnymi teplotami.
  • Montáž – Upevnite napájací zdroj na pevnú plochu pomocou vhodných upevňovacích prvkov, ktoré zabezpečia stabilitu a minimalizujú vibrácie.
  • Priestor pre chladenie – Zabezpečte dostatočný priestor okolo napájacieho zdroja pre odvod tepla a správnu ventiláciu, aby nedošlo k prehriatiu zariadenia.

3. Elektrické pripojenie

  • Vstupné pripojenie – Napájací zdroj pripojte k elektrickej sieti podľa nasledujúcich označení:
    • L (Live): Fázový vodič (zvyčajne hnedý alebo čierny)
    • N (Neutral): Neutrálny vodič (zvyčajne modrý)
    • Zem (symbol uzemnenia): Ochranný vodič (zvyčajne zeleno-žltý)
  • Výstupné pripojenie – Napájací zdroj môže mať jednu alebo viac výstupných svoriek označených ako V+ a V-. Ak je k dispozícii viac výstupných svoriek a je požadovaný plný výkon zdroja, je potrebné tieto výstupy prepojiť paralelne, aby bola zabezpečená rovnomerná distribúcia prúdu.

4. Údržba napájacieho zdroja

  • Pravidelné kontroly – Vykonávajte pravidelné vizuálne kontroly napájacieho zdroja, aby ste zistili prípadné známky poškodenia, ako sú prehriatie, korózia alebo uvoľnené spoje.
  • Čistenie – Udržujte napájací zdroj čistý a bez prachu. Pred čistením vždy odpojte zariadenie od siete. Na čistenie použite suchú alebo mierne navlhčenú handru. Nepoužívajte agresívne čistiace prostriedky.
  • Kontrola ventilácie – Uistite sa, že ventilačné otvory nie sú zablokované a ventilátory (ak sú prítomné) fungujú správne.
  • Testovanie funkčnosti – Pravidelne testujte výstupné napätie a prúd, aby bola zabezpečená správna funkcia napájacieho zdroja.

5. Upozornenia

  • Nebezpečenstvo úrazu elektrickým prúdom – Napájacie zdroje pracujú s vysokým napätím, ktoré môže spôsobiť vážne zranenie alebo smrť. Vždy dodržiavajte bezpečnostné pokyny a postupy.
  • Opravy – Akékoľvek opravy by mali byť vykonávané iba kvalifikovaným personálom. Nepokúšajte sa o opravy bez potrebnej kvalifikácie.
  • Výmena komponentov – Pri výmene komponentov používajte iba originálne náhradné diely odporúčané výrobcom.

Dodržiavaním vyššie uvedených pokynov zabezpečíte bezpečný a spoľahlivý chod spínaného napájacieho zdroja.
