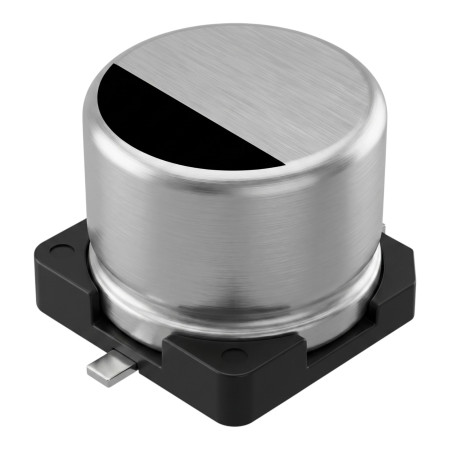

Elektrolytický SMD kondenzátor pre povrchovú montáž
zoom_out_map
chevron_left chevron_right
Novinka

Elektrolytický SMD kondenzátor

Elektrolytický SMD kondenzátor je spoľahlivá pasívna súčiastka pre povrchovú montáž na DPS. Zabezpečuje filtráciu a vyhladzovanie napätia v obvodoch. Prevádzková teplota je od -25°C do +85°C. Dostupný vo viacerých kapacitách a napätiach.

0,36 €

0,36 € bez DPH

0.357694 Bez DPH

check Skladom
Katalógový list

SMD hliníkový elektrolytický kondenzátor je pasívna elektronická súčiastka určená pre osadenie na dosky plošných spojov. Slúži na filtráciu, vyhladzovanie, blokovanie alebo akumuláciu elektrického náboja v elektronických obvodoch. Sortiment zahŕňa viacero variantov, ktoré sa líšia kapacitou, menovitým napätím a veľkosťou puzdra.

Technické špecifikácie

  • Typ súčiastky: hliníkový elektrolytický kondenzátor.
  • Prevedenie: SMD pre povrchovú montáž.
  • Konštrukcia: polarizovaný elektrolytický kondenzátor.
  • Charakter: pevný kondenzátor s danou kapacitou pre konkrétny variant.
  • Varianty: rôzne kapacity, rôzne menovité napätia a rôzne rozmery puzdra.
  • Použitie: elektronické obvody na všeobecné účely.
  • Predajná jednotka: 1 ks.

Funkcie a vlastnosti

  • Určené na spájkovanie na dosku plošných spojov technológiou povrchovej montáže.
  • Vhodné pre prácu v napájacích, filtračných a signálových častiach elektronických zariadení.
  • Polarizované prevedenie vyžaduje dodržanie správnej polarity pri zapojení.
  • Výber konkrétneho variantu je nutné vykonať podľa požadovanej kapacity, menovitého napätia a dostupného priestoru na DPS.

Ideálne pre

  • Opravy elektronických zariadení.
  • Vývoj a stavbu elektronických obvodov.
  • Filtračné a vyhladzovacie časti napájacích obvodov.
  • Servis dosiek plošných spojov so SMD súčiastkami.
  • Dopĺňanie zásob elektronických pasívnych súčiastok.

Obsah balenia

  • 1 ks SMD hliníkový elektrolytický kondenzátor vo zvolenom variante.

Prečo zvoliť tento produkt

  • Jednotlivý predaj po 1 ks umožňuje nákup konkrétneho počtu súčiastok pre servis alebo výrobu.
  • SMD prevedenie je vhodné pre moderné dosky plošných spojov s povrchovou montážou.
  • Dostupnosť viacerých variantov umožňuje výber súčiastky podľa elektrických a rozmerových požiadaviek obvodu.
  • Hliníkový elektrolytický kondenzátor je vhodný pre obvody, kde sa vyžaduje polarizovaná kapacitná súčiastka.

Pokyny na inštaláciu a prevádzku

  • Pred montážou skontrolujte kapacitu, menovité napätie, rozmer puzdra a polaritu zvoleného variantu.
  • Kondenzátor spájkujte na zodpovedajúce SMD plôšky na doske plošných spojov.
  • Pri osadení dodržte polaritu vyznačenú na súčiastke a na doske plošných spojov.
  • Menovité napätie zvoleného variantu nesmie byť prekročené.
  • Montáž vyžaduje odbornú prácu s elektronickými súčiastkami a vhodné spájkovacie vybavenie.

Bezpečnostné upozornenia

  • Nesprávna polarita, prekročenie menovitého napätia alebo chybné zapojenie môže viesť k poškodeniu súčiastky, skratu, prehriatiu alebo poškodeniu zariadenia.
  • Kondenzátor neosadzujte ani nevymieňajte v zariadení pripojenom k napájaniu.
  • Pred manipuláciou overte, že sú kondenzátory v obvode vybité.
  • Použitie v obvodoch s nebezpečným napätím vyžaduje odbornú montáž a dodržanie bezpečnostných pravidiel pre prácu s elektrickým zariadením.
Kapacita Rozmer kondenzátora Napätie
1500 µF 10 × 10 mm 2.5 V
220 µF 6.3 × 6.9 mm 4 V
470 µF 6 × 6 mm 6 V
22 µF 4 × 5.5 mm 6.3 V
35 µF 4 × 5.5 mm 6.3 V
47 µF 5 × 5.5 mm 6.3 V
100 µF 6.3 × 5.4 mm 6.3 V
220 µF 6.3 × 6 mm 6.3 V
330 µF 6.3 × 7 mm 6.3 V
470 µF 6 × 7 mm 6.3 V
1000 µF 10 × 10 mm 6.3 V
22 µF 6 × 5.4 mm 10 V
33 µF 4 × 5 mm 10 V
47 µF 5 × 5 mm 10 V
100 µF 6 × 5 mm 10 V
220 µF 6 × 5 mm 10 V
330 µF 6.3 × 7 mm 10 V
470 µF 8 × 10 mm 10 V
680 µF 10 × 10 mm 10 V
1000 µF 10 × 10.5 mm 10 V
2.2 µF 4 × 4 mm 16 V
4.7 µF 4 × 5 mm 16 V
10 µF 4 × 5 mm 16 V
22 µF 6 × 4.4 mm 16 V
33 µF 5 × 5 mm 16 V
47 µF 6 × 5 mm 16 V
100 µF 6 × 5 mm 16 V
220 µF 6.3 × 7 mm 16 V
330 µF 8 × 10 mm 16 V
470 µF 8 × 10 mm 16 V
3.3 µF 4 × 5 mm 25 V
4.7 µF 4 × 5 mm 25 V
10 µF 4 × 5 mm 25 V
22 µF 4 × 5 mm 25 V
33 µF 5 × 5 mm 25 V
47 µF 6 × 5 mm 25 V
100 µF 6 × 7 mm 25 V
220 µF 8 × 10 mm 25 V
330 µF 8 × 10 mm 25 V
470 µF 10 × 10 mm 25 V
1 µF 4 × 5 mm 35 V
2.2 µF 4 × 5 mm 35 V
3.3 µF 4 × 5 mm 35 V
4.7 µF 4 × 5 mm 35 V
10 µF 5 × 5 mm 35 V
22 µF 6 × 5 mm 35 V
33 µF 6 × 5 mm 35 V
47 µF 6 × 5 mm 35 V
100 µF 6.3 × 7 mm 35 V
150 µF 8 × 10 mm 35 V
220 µF 8 × 10 mm 35 V
0.1 µF 4 × 5 mm 50 V
0.47 µF 4 × 5 mm 50 V
1 µF 4 × 5 mm 50 V
2.2 µF 4 × 5 mm 50 V
3.3 µF 4 × 5 mm 50 V
4.7 µF 5 × 5 mm 50 V
10 µF 6 × 5 mm 50 V
22 µF 6 × 5 mm 50 V
33 µF 6.3 × 7.7 mm 50 V
47 µF 6.3 × 7.7 mm 50 V
100 µF 8 × 10 mm 50 V
220 µF 10 × 10 mm 50 V
22 µF 6.3 × 7.7 mm 63 V
47 µF 8 × 10 mm 63 V
100 µF 10 × 10 mm 63 V
10 µF 8 × 7 mm 100 V
22 µF 8 × 10 mm 100 V
33 µF 10 × 10 mm 100 V
47 µF 10 × 10 mm 100 V
OEM
AM4703-470-UF-25-V
85415100
Prevádzková teplota
-25°C - +85°C
