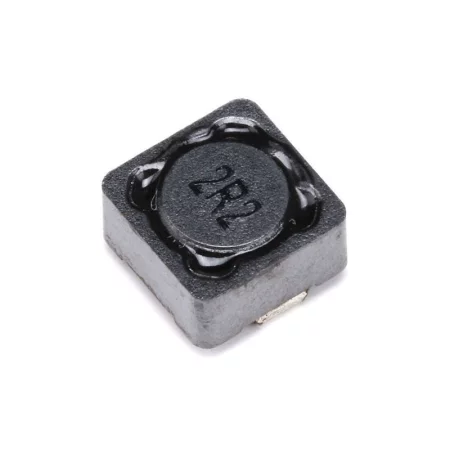

Bobină alimentare SMD CDRH74 – inductanță pentru circuite
zoom_out_map
chevron_left chevron_right

Sufocator CDRH74

0,38 €

0,38 € fără TVA

0.375809 Fara TVA

i
Cota de TVA aplicată este 0% pentru țara Statele Unite ale Americii.
check În stoc
Descărcați PDF

Bobină de alimentare SMD CDRH74

Bobina de alimentare SMD din seria CDRH74 este concepută pentru surse de alimentare în comutație, convertoare CC/CC și circuite de filtrare. Designul ecranat cu miez de ferită asigură interferențe electromagnetice reduse, capacitate mare de transport a curentului și parametri stabili într-o gamă largă de inductanțe.

Specificații tehnice

  • Construcție: bobină de alimentare ecranată
  • Montare: SMD
  • Dimensiuni: 7,5 × 7,5 × 4,5 mm
  • Greutate: 1,6 g
  • Toleranță inductanță: ±20%
  • Frecvență de testare: 100 kHz / 0,3 V
  • Temperatura de funcționare: −40 °C până la +85 °C
  • Temperatura de depozitare: −55 °C până la +125 °C
  • Rezistență de izolație: 100 MΩ
  • Protecție: IP00

Prezentare generală a variantelor CDRH74 disponibile

Desemnare Inductanță (µH) Rezistență CC (Ω) max. Curent de saturație Isat (A) Curent nominal Irms (A)
CDRH74-1R0M 1 0,017 8.0 5.0
CDRH74-2R2M 2.2 0,024 6.0 4.0
CDRH74-3R3M 3.3 0,030 4.8 3.5
CDRH74-4R7M 4.7 0,040 4.2 3.1
CDRH74-6R8M 6.8 0,050 2.8 2.2
CDRH74-100M 10 0,065 2,5 1,84
CDRH74-150M 15 0,090 2.0 1,47
CDRH74-220M 22 0,130 1.8 1.23
CDRH74-330M 33 de ani 0,160 1,5 0,96
CDRH74-470M 47 0,230 1.3 0,88
CDRH74-560M 56 0,250 1.2 0,8
CDRH74-680M 68 0,310 1.1 0,7
CDRH74-101M 100 0,430 0,9 0,6
CDRH74-121M 120 0,600 0,8 0,5
CDRH74-151M 150 0,700 0,7 0,46
CDRH74-221M 220 0,950 0,5 0,35
CDRH74-331M 330 1.350 0,4 0,32
CDRH74-471M 470 2.200 0,35 0,26
CDRH74-681M 680 2.700 0,3 0,2
CDRH74-102M 1000 4.300 0,28 0,18
CDRH74-152M 1500 4.500 0,1 0,1

Funcții și caracteristici

  • Design ecranat pentru reducerea EMI
  • Rezistență redusă la înfășurarea în curent continuu
  • Rezistență ridicată la curentul de saturație
  • Potrivit pentru circuite de comutare de înaltă frecvență

Ideal pentru

  • Convertoare CC/CC
  • Surse de alimentare în comutație
  • Drivere LED
  • Circuite de filtrare și netezire

Conținutul pachetului

  • 1× bobină de alimentare SMD CDRH74

De ce să alegeți acest produs?

  • Gamă completă de inductoare într-un singur pachet
  • Parametri tehnici direct conform fișei tehnice de producție
  • Fiabilitate ridicată și rezistență mecanică
OEM
AM7487-4R7-47-UH
85411000
Toleranţă
20%
