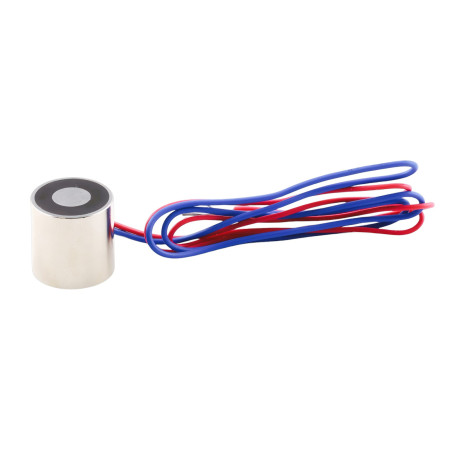

Elektromagnet 2.5kg, 25N, 15x15mm, razmagnetisanje

Korak 1. Definirajte zahtjeve primjene

• Svrha upotrebe:

  • Odredite hoćete li elektromagnet koristiti za osiguravanje vrata, držanje tereta ili u automatizaciji.
  • Precizirajte koji objekt i koju težinu ćete pričvrstiti.

• Radno okruženje:

  • Procijenite temperaturne uvjete – u zatvorenim strojarskim prostorima može doći do znatnog zagrijavanja.
  • Uzmite u obzir i druge utjecaje poput vibracija, prašine ili vlage.

• Sigurnosne rezerve:

  • Odredite potrebnu silu držanja (u njutnima) s dovoljnom rezervom kako bi uređaj pouzdano radio i pri odstupanjima.

Korak 2. Odredite tehničke i električne parametre

• Napajanje:
  • Odredite dostupni napon (npr. 3 V, 5 V, 12 V, 24 V) i odaberite elektromagnet koji odgovara tom naponu.
• Struja i snaga:
  • Provjerite da uređaj pri danom naponu generira dovoljnu struju za stvaranje potrebnog magnetskog polja.
  • Imajte na umu da previsok napon može uzrokovati povećano zagrijavanje zavojnice (prema jednadžbi P = I²R), što može utjecati na učinkovitost.

Korak 3. Odaberite tip elektromagneta

Odabir odgovarajućeg tipa elektromagneta ključan je jer je riječ o uređaju čije se ponašanje (magnetska sila, brzina uključivanja/isključivanja, toplinska stabilnost) značajno razlikuje ovisno o konstrukciji. U ovoj fazi potrebno je razmotriti sljedeće aspekte:

3.1. Magnetizirajući i demagnetizirajući elektromagneti

• Magnetizirajući elektromagneti (standardni tip):

  • Princip: Kada se struja dovede na zavojnicu, ona stvara magnetsko polje koje privlači feromagnetski materijal (npr. armaturu), čime se zatvara magnetski krug.
  • Primjena: Koriste se, primjerice, u sigurnosnim sustavima, za držanje tereta ili u mehanizmima zaključavanja, kada je potrebno da uređaj u aktivnom stanju čvrsto drži.
  • Rad: Tijekom napajanja elektromagnet čvrsto drži predmet. Nakon prekida napajanja magnetska sila nestaje, što je važno uzeti u obzir pri projektiranju upravljačkog sustava.

• Demagnetizirajući elektromagneti:

  • Princip: Ovi elektromagneti su konstruirani tako da je njihovo magnetsko polje "potisnuto" tijekom normalnog rada – magnetski aktivno stanje postiže se tek nakon isključenja napajanja. Drugim riječima, dok su pod naponom, privlačnost je minimalna, a nakon prekida napajanja oslobađa se magnetsko polje koje privlači predmet.
  • Primjena: Često se koriste u sustavima zaključavanja gdje je potrebno da se vrata ili drugi elementi automatski oslobode u slučaju nužde (npr. nestanak napona). Ovaj princip koristi se i kod bistabilnih elektromagneta, gdje je jedno stanje održano permanentnim magnetom, a drugo – primjenom struje – privremeno poništeno.

3.2. Dodatne konstrukcijske varijante i posebnosti

• Solenoidni elektromagneti:

  • Struktura: Sastoje se od namotane zavojnice i pomične jezgre (armature ili klipa) koja se privlači prema zavojnici kada kroz nju prolazi struja.
  • Brzina odziva: Solenoidni elektromagneti imaju vrlo brzu reakciju, što je važno u industrijskoj automatizaciji i elektromagnetskim bravama.
  • Mogućnost upravljanja: Zahvaljujući konstrukciji, moguće je precizno kontrolirati vrijeme uključivanja i isključivanja, što je korisno u primjenama gdje je potrebno točno tempiranje otpuštanja ili držanja.

• Varijabilna kontrola magnetske sile:

  • Neki moderni sustavi omogućuju modulaciju struje, čime se u stvarnom vremenu regulira magnetska sila. Ova funkcija korisna je kada se uvjeti primjene mijenjaju (npr. postupno zagrijavanje elektromagneta tijekom dugotrajnog rada).
  • Upravljačka jedinica može biti integrirana u sustav i pomoću senzora (npr. za mjerenje temperature) automatski prilagođavati napon ili struju kako bi sila držanja ostala konstantna.

• Kombinirana rješenja s permanentnim magnetima:

  • U nekim se primjenama elektromagnetima dodaju permanentni magneti kako bi se postiglo tzv. bistabilno stanje. U tom slučaju elektromagnet drži predmet i bez napajanja – a nakon promjene stanja, predmet se brzo otpusti. Ovo je praktično za sigurnosne ili hitne sustave otpuštanja.

3.3. Mogućnosti integracije i kompatibilnost s upravljačkim sustavom

• Upravljački signali:
  • Provjerite da je odabrani tip elektromagneta kompatibilan s vašim upravljačkim sustavom. To uključuje način spajanja, mogućnost modulacije struje, vremensko upravljanje uključivanjem i isključivanjem te integraciju s drugim sigurnosnim elementima.
• Modulacija i preciznost:
  • U primjenama gdje je potrebno precizno kontrolirati jačinu magnetskog polja (npr. diferencijalno upravljanje privlačenjem), preporučuje se korištenje elektromagneta s mogućnošću regulacije struje. Time se postiže kontrolirana magnetska sila u skladu s trenutnim zahtjevima.

3.4. Sažetak i preporuke za odabir tipa

Pri odabiru tipa elektromagneta razmotrite sljedeće:

• Ako želite da uređaj čvrsto drži predmet dok je pod naponom, odaberite magnetizirajuće elektromagnete.
• Ako želite da se predmet otpusti kad se napajanje isključi (npr. iz sigurnosnih razloga), odaberite demagnetizirajuće ili bistabilne elektromagnete.
• Uzmite u obzir brzinu odziva i mogućnost preciznog upravljanja magnetskom silom, ako je to važno za vašu primjenu.
• Na kraju, provjerite da se odabrani elektromagnet može bez poteškoća integrirati u vaš upravljački sustav kako bi bilo omogućeno pravilno upravljanje i praćenje tijekom rada.

Korak 4. Rješavanje toplinskog upravljanja

• Očekivano zagrijavanje:

  • Elektromagneti se tijekom rada uobičajeno zagrijavaju. Neki modeli mogu postići površinsku temperaturu i do 100 °C.
  • Pridržavajte se specifikacija proizvođača u vezi maksimalne radne temperature.

• Zaštita od pregrijavanja:

  • Ako očekujete visoko toplinsko opterećenje, razmotrite dodatne sustave hlađenja (npr. ventilatore, pasivne hladnjake ili čak tekućinsko hlađenje) kako bi se temperatura zavojnice održala u preporučenom rasponu.

Korak 5. Materijalni i konstrukcijski aspekti – Fokus na armaturu

Armatura je ključni dio elektromagneta jer zatvara magnetski krug i značajno utječe na silu držanja. Slijede detalji:

5.1. Prikladni materijali

• Mekano željezo i niskougljični čelici:

  • Imaju visoku magnetsku permeabilnost i nisku koercitivnost, što omogućuje vođenje magnetskog toka gotovo bez gubitaka.

• Električni (silicijski) čelik:

  • Zahvaljujući dodatku silicija smanjuju se gubici uzrokovani vrtložnim strujama i histerezom, čime se poboljšava učinkovitost magnetskog kruga.

• Posebne feromagnetske legure:

  • Na primjer, permalloy ili supermalloy nude vrlo visoku permeabilnost, no njihova upotreba može biti ograničena većom cijenom ili posebnim mehaničkim zahtjevima.

5.2. Neprikladni materijali

• Austenitni nehrđajući čelici:

  • Ovi materijali uglavnom nisu magnetski ili imaju nisku permeabilnost, stoga nisu pogodni za armature.

• Neferitni metali (aluminij, bakar):

  • Budući da nisu feromagnetski, ne mogu učinkovito voditi magnetski tok.

• Materijali s nepoželjnim nečistoćama:

  • Visok udio ugljika ili neprikladnih elemenata (krom, mangan, bakar u pogrešnim omjerima) može znatno smanjiti magnetsku vodljivost materijala.

5.3. Idealna debljina armature i orijentacijski proračun

Cilj je osigurati što učinkovitije zatvaranje magnetskog kruga. Što se tiče magnetskog otpora, vrijedi:

  R_air = δ⁄(μ₀A) i R_m = T⁄(μA)

gdje su:

• δ – minimalni zračni razmak,
• T – debljina armature,
• A – površina kontakta,
• μ₀ = 4π×10⁻⁷ H/m – permeabilnost vakuuma,
• μ = μ_r·μ₀ – apsolutna permeabilnost materijala armature.

Da bi magnetski otpor materijala bio znatno manji od otpora zračne praznine, treba vrijediti:

  T ≪ (μ/μ₀)·δ

Primjer orijentacijskog proračuna:
Ako uzmemo materijal s relativnom permeabilnošću μ_r ≈ 2000 i minimalni zračni razmak δ = 0,1 mm (tj. 1×10⁻⁴ m):

  (μ/μ₀) = μ_r ≈ 2000
  T ≪ 2000 · 1×10⁻⁴ m = 0,2 m

Ovaj teoretski rezultat pokazuje da debljina armature može biti reda desetaka milimetara; no u praksi se za male i srednje elektromagnete bira vrijednost između 2–5 mm, radi optimalne ravnoteže između magnetskog toka i mehaničke stabilnosti. Za veće konstrukcije prikladne su vrijednosti 10–20 mm. Konačna debljina ovisi o konkretnoj primjeni i geometriji kontakta.

Korak 6. Integracijski i montažni zahtjevi

• Montaža:
  • Osigurajte čvrstu i preciznu montažu elektromagneta kako bi kontaktne površine (armatura i elektromagnet) bile savršeno poravnate i kako bi se minimalizirao zračni razmak.
• Upravljanje i kontrola:
  • Provjerite da je elektromagnet kompatibilan s upravljačkim sustavom i omogućuje precizno tempiranje uključivanja i isključivanja, što je osobito važno kod ponavljanih ciklusa i nadzora temperature.

Korak 7. Testiranje i validacija

• Laboratorijska ispitivanja:
  • Prije konačne instalacije izmjerite silu držanja u uvjetima koji odgovaraju stvarnoj primjeni, uključujući temperaturne cikluse, kako biste potvrdili da elektromagnet zadovoljava specifikacije.
• Simulacija rada:
  • Simulirajte uvjete u kojima se zavojnica zagrijava i provjerite da sila držanja ne pada ispod tražene vrijednosti te da ne dolazi do degradacije materijala ili izolacije.

Korak 8. Revizija i optimizacija dizajna

• Analiza rezultata testiranja:
  • Ako se tijekom testiranja pojave problemi (npr. prekomjerno zagrijavanje, pad magnetske sile zbog neprikladne debljine armature), prilagodite dizajn.
• Konzultacija s proizvođačem:
  • U slučaju nejasnoća u vezi materijala ili konstrukcijskih parametara, obratite se tehničkoj podršci ili proizvođaču radi optimizacije.

1. Što je držni elektromagnet i kako funkcionira?

• Držni elektromagnet je otvoreni magnetski krug koji pri priključenju istosmjerne struje stvara magnetsko polje koje privlači feromagnetski predmet na aktivnu površinu pola. Nakon isključenja napajanja, gubi većinu svoje sile i više ne zadržava armaturu (osim minimalne preostale magnetizacije).

2. Koje se materijale može držati elektromagnetom?

• Elektromagneti privlače samo feromagnetske materijale s visokim udjelom željeza, poput niskougljičnog čelika. Neodgovarajući su metali poput aluminija, mjedi ili zlata jer nisu pod utjecajem magnetskog polja.

3. Kako se navodi i mjeri sila držanja?

• Sila držanja se navodi kao masa ili sila koju magnet može zadržati u testu vješanja. Mjerenje se provodi na standardnoj čeličnoj armaturi debljine 0,250″ (≈6,35 mm), pri čemu se ispituje samo aksijalna sila odvajanja bez utjecaja bočnih sila.

4. Kako zračni razmak utječe na učinkovitost?

• Čak i tanak sloj nečistoće, boje ili neravnina između pola i armature stvara zračni razmak koji eksponencijalno povećava magnetski otpor (reluktanciju) i znatno smanjuje silu držanja. Potpun kontakt i čiste, glatke površine ključni su za optimalne performanse.

5. Zašto se elektromagnet zagrijava i kako to spriječiti?

• Elektromagnet se zagrijava zbog Jouleovih gubitaka u zavojnici (P = I²·R). Kako bi se smanjilo zagrijavanje, preporučuje se:
  • veći broj namotaja i manja struja (niži I²R gubici) ili deblja žica,
  • povremeni rad (duty cycle) koji omogućuje hlađenje magneta,
  • montaža na metalni hladnjak ili hlađenje ventilatorom.

6. Što je duty cycle i kako ga odabrati?

• Duty cycle (ED – Einschaltdauer) izražava postotak vremena tijekom kojeg magnet može biti stalno pod naponom bez prekoračenja maksimalne temperature površine (npr. 25 % ED znači 1 min UKLJ / 3 min ISKLJ). Za 100 % ED potreban je magnet s boljim toplinskim kapacitetom ili aktivnim hlađenjem.

7. Kako zaštititi zavojnicu i elektroniku od prenaponskih vrhova?

• Pri isključivanju struje induktivna zavojnica generira visoke naponske vrhove. Za njihovo ograničenje koriste se:
  • flyback dioda (freewheeling diode) spojena paralelno sa zavojnicom,
  • ili RC snubber ili transil zaštita.

8. Čemu služe demagnetizirajući (energize-to-release) tipovi?

• Demagnetizirajući modeli nakon isključenja napajanja:
  • aktivno invertiraju polaritet (povratni impuls),
  • koriste RLC rezonancu za neutralizaciju preostale magnetizacije.
  To osigurava brzo i pouzdano otpuštanje armature.

9. Koja je razlika između fail-safe i fail-secure tipova?

• Fail-safe (naponski držni): Drži samo dok je pod naponom; nakon nestanka napajanja otpušta – pogodno za sigurnosne brave ili hitne izlaze.
• Fail-secure (naponski otpuštajući): Drži i bez napajanja (npr. elektropermanentni magneti); otpuštanje se događa tek nakon aktivnog impulsa – idealno za dizalne i zadržavajuće aplikacije gdje neočekivano otpuštanje nije dopušteno.

10. Kako izvesti montažu i održavanje?

• • Čistoća i ravnost površina: Prije montaže očistite kontaktne površine od prašine, ulja i hrđe.
  • Izravan kontakt: Magnet i armatura moraju prianjati ravno, bez bočnih sila.
  • Redovita provjera: Pratite stanje izolacije zavojnice, čvrstoću pričvršćenja i čistoću kontakata, osobito u prašnjavom ili masnom okruženju.
