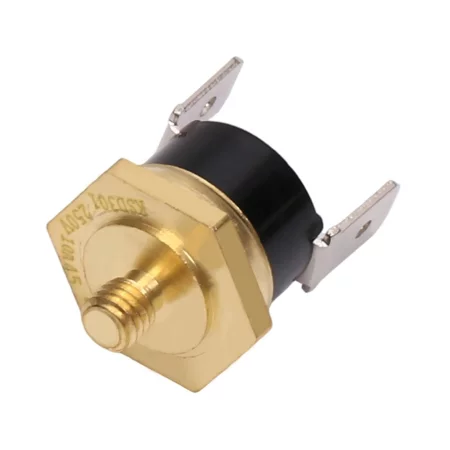

Thermostat fileté KSD301 250 V/10 A, NC

Thermostat bimétallique encapsulé type KSD301, conçu pour une surveillance et une protection fiables contre les dépassements de température. Ce thermostat est doté d'un filetage pour une fixation sur les parties métalliques de l'appareil et d'un contact normalement fermé (NF) : fermé à basse température, il s'ouvre lorsque la température d'activation est atteinte. Grâce à son indice de protection IP65, il convient également aux environnements de fonctionnement exigeants.

Spécifications techniques

• Type de thermostat : KSD301
• Contact : NC (normalement fermé)
• Tension de fonctionnement : max. 250 V CA
• Courant de fonctionnement : max. 10 A
• Charge admissible : 110 V CA / 15 A, 24 V CC / 20 A, 12 V CC / 30 A
• Résistance de contact : 50 mΩ
• Résistance d'isolement : 100 MΩ
• Connecteurs : Faston 6,3 mm
• Filetage : M3 / M4 / M5 / M6 (selon la variante)
• Matériau du corps : bakélite, céramique cuite à 120 °C
• Dimensions : 33 × 20 mm
• Taille de la clé : 17 mm (clé plate ou à œil)
• Poids : 25 g
• Protection : IP65
• Réinitialisation : automatique

Fonctions et caractéristiques

• Déconnexion automatique lorsque la température d'activation définie est atteinte
• Refermer après refroidissement pour réinitialiser la température
• Conception entièrement encapsulée pour une longue durée de vie
• Assemblage facile avec filetage
• Capacité de transport de courant élevée des contacts

Idéal pour

• Protection thermique des moteurs et des transformateurs
• Dispositifs de chauffage et régulation de la température
• Alimentations électriques et électronique industrielle
• Ventilateurs, radiateurs et modules d'alimentation

Tableau des températures de fonctionnement et de réinitialisation

Le thermostat KSD301 fonctionne avec une réinitialisation automatique. Lorsque la température de fonctionnement est atteinte, le contact s'ouvre et, après refroidissement à la température de réinitialisation, le contact se referme.

• 25 °C ±5 °C → réinitialiser 10 °C ±5 °C
• 30 °C ±5 °C → réinitialiser 15 °C ±5 °C
• 35 °C ±5 °C → réinitialiser 20 °C ±5 °C
• 40 °C ±5 °C → réinitialiser 25 °C ±5 °C
• 45 °C ±5 °C → réinitialiser 30 °C ±5 °C
• 50 °C ±5 °C → réinitialiser 35 °C ±5 °C
• 55 °C ±5 °C → réinitialiser 40 °C ±5 °C
• 60 °C ±5 °C → réinitialiser 45 °C ±5 °C
• 65 °C ±5 °C → réinitialiser 50 °C ±5 °C
• 70 °C ±5 °C → réinitialisation 55 °C ±5 °C
• 75 °C ±5 °C → réinitialiser 60 °C ±5 °C
• 80 °C ±5 °C → réinitialiser 65 °C ±5 °C
• 85 °C ±5 °C → réinitialiser 70 °C ±5 °C
• 90 °C ±5 °C → réinitialiser 75 °C ±5 °C
• 95 °C ±5 °C → réinitialiser 80 °C ±5 °C
• 100 °C ±5 °C → réinitialisation 80 °C ±10 °C
• 105 °C ±5 °C → réinitialisation 85 °C ±10 °C
• 110 °C ±5 °C → réinitialisation 90 °C ±10 °C
• 115 °C ±5 °C → réinitialisation 95 °C ±10 °C
• 120 °C ±5 °C → réinitialiser 100 °C ±10 °C
• 125 °C ±5 °C → réinitialiser 105 °C ±10 °C
• 130 °C ±5 °C → réinitialisation 110 °C ±10 °C
• 135 °C ±5 °C → réinitialisation 115 °C ±10 °C
• 140 °C ±5 °C → réinitialiser 120 °C ±10 °C
• 145 °C ±5 °C → réinitialisation 125 °C ±10 °C
• 150 °C ±5 °C → réinitialisation 130 °C ±10 °C
• 155 °C ±5 °C → réinitialisation 135 °C ±10 °C
• 160 °C ±5 °C → réinitialisation 140 °C ±10 °C
• 165 °C ±5 °C → réinitialisation 145 °C ±10 °C
• 170 °C ±5 °C → réinitialisation 150 °C ±10 °C
• 175 °C ±5 °C → réinitialisation 150 °C ±10 °C
• 180 °C ±5 °C → réinitialisation 155 °C ±10 °C

Contenu de l'emballage

• 1 thermostat KSD301 fileté

Pourquoi choisir ce produit ?

• Type industriel éprouvé et largement répandu KSD301
• Haute fiabilité et longue durée de vie
• Large gamme de températures d'activation
• Facile à installer et d'utilisation universelle
