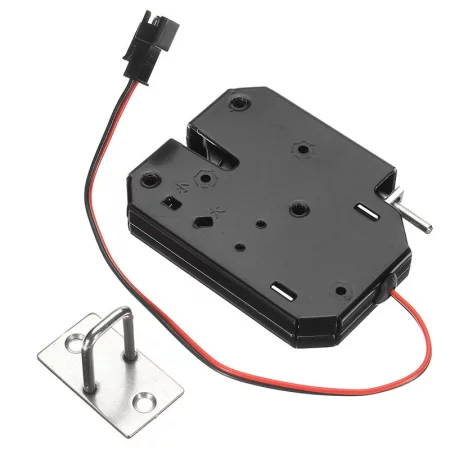

Serrure de porte électromagnétique K01, 150 kg

La serrure électromagnétique K01 est conçue pour verrouiller les portes et les couvercles dans les applications nécessitant un déverrouillage électrique par une brève impulsion. La serrure est verrouillée à l'état bas et se déverrouille après une mise sous tension pendant une durée définie.

Spécifications techniques

• Type : serrure de porte électromagnétique (verrouillage au repos)
• Alimentation : CC 12 V / CC 24 V
• Courant nominal : 2 A (à 12 V), 1 A (à 24 V)
• Charge maximale (force de verrouillage) : 150 kg
• Durée d'ouverture maximale (impulsion) : 0,5 s
• Température de fonctionnement : -40 à +60 °C
• Dimensions du boîtier : 73 × 58 × 13 mm
• Longueur du câble : 170 mm
• Conception : boîtier métallique, prise sur câble à 2 conducteurs avec connecteur
• Durée de vie : environ 500 000 cycles (dans les conditions nominales)
• Déclenchement d'urgence mécanique : élément de déclenchement manuel

Fonctions et caractéristiques

• État de veille : verrouillé (pas d’alimentation)
• Relâcher après l'application d'une impulsion de tension de courte durée
• Conception mécanique adaptée à une installation dans les portes, les armoires et les boîtes
• Possibilité de déverrouillage manuel à l'aide d'un élément mécanique sur le corps de la serrure (selon la version)

Idéal pour

• boîtes de distribution et de livraison
• casiers et boîtes de rangement
• armoires de refroidissement et techniques
• boîtes aux lettres et boîtes à colis
• bornes libre-service et systèmes d'accès à déverrouillage par impulsion

Contenu de l'emballage

• 1 serrure électromagnétique K01 avec contre-pièce

Pourquoi choisir ce produit ?

• paramètres électriques définis pour les applications 12 V et 24 V CC
• haute résistance mécanique du loquet avec une charge spécifiée de 150 kg
• Dimensions compactes adaptées à l'intégration dans des portes et des couvercles de petite taille
• Déverrouillage par impulsion avec un temps d'ouverture maximal de 0,5 s pour les systèmes de contrôle d'accès
• large plage de températures de fonctionnement pour une utilisation dans les installations techniques

Guide rapide

• Assurez-vous d'utiliser l'alimentation CC 12 V ou CC 24 V appropriée en fonction du mode sélectionné et dimensionnez l'alimentation pour le courant nominal spécifié.
• Pour déverrouiller, appliquez une tension sous forme d'impulsion brève, maximum 0,5 s.
• Réglez la pièce mécanique (le loquet) de manière à ce qu'il n'y ait aucune tension et que le verrou s'enclenche correctement.

Avis de sécurité

• Ne pas utiliser d'alimentation électrique de longue durée lorsque la serrure est déverrouillée ; celle-ci est conçue pour une commande par impulsion.
• Avant le montage, débranchez l'alimentation et vérifiez la polarité et le niveau de tension.
• Dans les applications comportant des exigences de sécurité personnelle, évaluer la pertinence du type de verrouillage (à sécurité positive) au regard des exigences d'évacuation et des normes.
