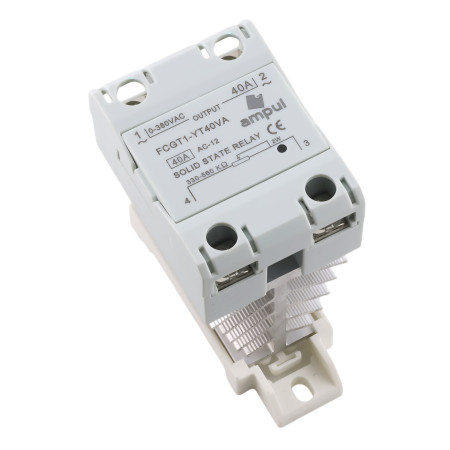

Bezkontaktní SSR regulátor napětí s chlazením

Bezkontaktní regulátor napětí SSR VA s chlazením, 500kOhm/0-380VAC

Name: Bezkontaktní regulátor napětí SSR VA s chlazením, 500kOhm/0-380VAC
Brand: AMPUL
SKU: AM0177
Price: 264.46 CZK
Availability: InStock

Max. spínaný proud:

264,46 Kč

264,46 Kč bez DPH

264.46281 Bez DPH

Skladem

Množství:

Katalogový list

Popis

SSR (Solid State Relay), je elektronické relé bez pohyblivých částí, které se používá k ovládání elektrických obvodů. Na rozdíl od tradičních elektromechanických relé, které využívají elektromagnetického pole k ovládání kontaktů, SSR využívá polovodičové prvky, jako jsou tranzistory, thyristory nebo triaky, pro ovládání elektrických obvodů. SSR mohou být použity k řízení výkonových zařízení, jako jsou světla, topné systémy, motorové regulátory, elektrické pumpy a další elektronické zařízení, které vyžadují spínání nebo regulaci vysokých výkonů. SSR jsou oblíbené pro svou spolehlivost, vysokou rychlost spínání, tichý chod a snadnou integraci s jinými elektronickými komponenty.

Krytka kontaktů

Montáž na DIN lištu

Hliníkové chlazení, u spínaného proud nad 40A, doporučujeme instalovat do rozvaděče ventilátor.

Off čas: ≤10ms

Úbytek napětí: ≤1.5V

Pracovní teplota: -30 - +75°C

Izolační odpor: 1000MOhm

Řídící proud: 25mA

Váha: 10A, 25A (170g). 40A (180g), 60A, 80A (291g), 100A, 102A (332g)

Parametry

Odpor: 500 kOhm
Výstupní napětí: 0-380 V AC
Krytí: IP22
Montáž: DIN
Izolační odpor: 1000 MΩ
Dielektrická pevnost: 2500 V AC

Manuál

Tento návod popisuje, jak správně zapojit elektronické relé SSR pro regulaci střídavého napětí (0–250 V AC) s pomocí panelového potenciometru LA42DWQ-22 (2 W). Zapojení je vhodné pro regulaci motorů, topných těles nebo světel.

Označení svorek SSR

Svorka 1 – AC IN (L) – vstupní fáze střídavého napětí
Svorka 2 – AC OUT (L′) – výstupní fáze na spotřebič
Svorka 3 – potenciometr (Z1) – krajní vývod potenciometru
Svorka 4 – potenciometr (Z2) – střední vývod (běžec) potenciometru

Zapojení potenciometru LA42DWQ-22

Z1 (krajní svorka) – připojit na svorku 3 SSR
Z2 (střední – běžec) – připojit na svorku 4 SSR
Z3 (druhá krajní svorka) – u této aplikace se obvykle nevyužívá (ponechá se volná)

Kroky zapojení

Krok 1: Ujisti se, že je obvod odpojen od sítě.
Krok 2: Připoj síťové napětí 230 V AC:
- L na svorku 1 (AC IN)
- Zátěž (spotřebič) mezi svorku 2 (AC OUT) a N
Krok 3: Připoj potenciometr:
- Z1 → svorka 3 na SSR
- Z2 → svorka 4 na SSR
Krok 4: Potenciometr upevni do otvoru panelu (Ø 22 mm).
Krok 5: Zkontroluj zapojení, zapni napájení a otáčením knoflíku LA42DWQ-22 reguluj výstupní napětí SSR.
