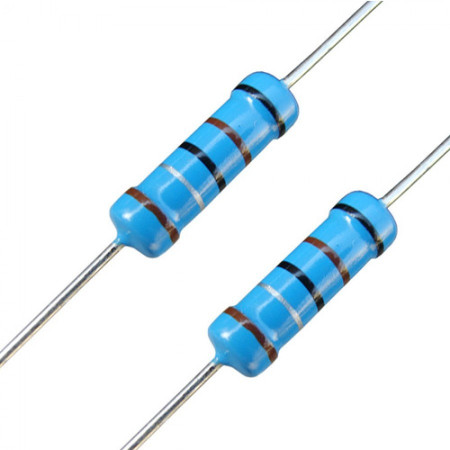

Rezistor 0,25W, 1%, drôtový

Metalizovaný rezistor je pasívna elektronická súčiastka určená na obmedzenie prúdu, delenie napätia a nastavenie pracovných podmienok v elektronických obvodoch. Tento produkt je v axiálnom prevedení pre priechodnú montáž a je vhodný na bežné použitie v analógových i digitálnych aplikáciách, pri opravách, prototypovaní i osadzovaní dosiek plošných spojov.

Technické špecifikácie

• Typ súčiastky: metalizovaný rezistor
• Menovitý výkon: 0,25 W
• Tolerancia: 1 %
• Teplotný koeficient: ±50 ppm/°C
• Prevedenie: axiálne
• Dĺžka tela l: 6,5 mm
• Priemer tela d: 2,5 mm
• Dĺžka vývodov a: 28 mm
• Priemer vývodov da: 0,6 mm
• Maximálne napätie: 250 V

Funkcie a vlastnosti

• Určené pre pevne stanovenú hodnotu elektrického odporu v obvode.
• Metalizované prevedenie podporuje presnejšiu toleranciu odporu.
• Axiálna konštrukcia je vhodná na priechodnú montáž do dosiek plošných spojov aj na bodové zapojenie.
• Vhodné na osadenie do nízkovýkonových elektronických zariadení a zostáv.

Ideálne pre

• Opravy a servis elektroniky
• Stavbu a prototypovanie elektronických obvodov
• Osadzovanie dosiek plošných spojov
• Meracie, riadiace a signálové obvody

Obsah balenia

• 1 ks metalizovaného rezistora v axiálnom prevedení

Prečo zvoliť tento produkt

• K dispozícii sú jasne uvedené základné elektrické a mechanické parametre.
• Tolerancia 1% je vhodná pre aplikácie, kde je požadovaná presnejšia hodnota odporu.
• Axiálne prevedenie uľahčuje montáž v bežných priechodných spojoch.
• Rozmery a priemer vývodov sú vhodné pre štandardnú elektronickú montáž.

Pokyny na inštaláciu a prevádzku

• Pri montáži neprekračujte menovitý výkon a maximálne pracovné napätie súčiastky.
• Rezistor osadzujte tak, aby nedochádzalo k mechanickému namáhaniu tela ani vývodov.
• Pri spájkovaní obmedzte dobu tepelného namáhania na nevyhnutné minimum.
• Pre správnu funkciu zvoľte zodpovedajúcu hodnotu odporu podľa návrhu obvodu.

Bezpečnostné upozornenie

• Súčiastka sa pri preťažení môže nadmerne zahrievať a poškodiť okolité prvky.
• Pri nesprávnom zapojení alebo prekročení medzných hodnôt hrozí porucha súčiastky alebo skrat v zariadení.
• Pri použití v obvodoch s vyšším napätím dodržujte pravidlá bezpečnej práce na elektrických zariadeniach.
• Montáž a použitie v sieťových alebo inak nebezpečných obvodoch vyžaduje zodpovedajúce odborné znalosti.
