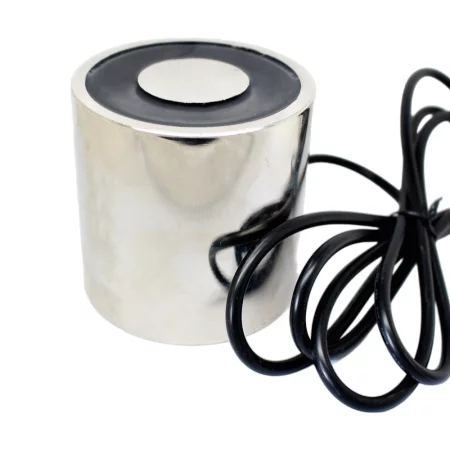

Electromagnet 200 kg, 2000 N, 80 x 80 mm

1. Definirea cerințelor aplicației

• Scopul utilizării:

  • Stabiliți dacă electromagnetul este destinat fixării ușilor, menținerii unei sarcini sau automatizării.
  • Precizați ce obiect trebuie reținut și ce greutate are acesta.

• Mediul de funcționare:

  • Evaluați condițiile de temperatură – în spații închise de mașini poate apărea o încălzire semnificativă.
  • Luați în considerare și factori suplimentari, cum ar fi vibrațiile, praful sau umiditatea.

• Rezerve de siguranță:

  • Stabiliți forța de menținere necesară (în Newton), cu o rezervă adecvată, astfel încât funcționarea să fie fiabilă chiar și în condiții de abatere.

2. Stabilirea parametrilor tehnici și electrici

• Tensiunea de alimentare:
  • Identificați tensiunea disponibilă (ex. 3 V, 5 V, 6 V, 12 V, 24 V, 36 V) și alegeți un electromagnet compatibil cu aceasta.
• Curent și putere:
  • Verificați dacă dispozitivul asigură la tensiunea respectivă suficient curent pentru a genera câmpul magnetic necesar.
  • Amintiți-vă că o tensiune prea mare poate cauza supraîncălzirea bobinei (după formula P = I²R), afectând performanța.

3. Alegerea tipului de electromagnet

Alegerea corectă a electromagnetului este esențială, deoarece comportamentul său (forța magnetică, viteza de comutare, stabilitatea termică) depinde de construcție. Luați în considerare următoarele:

3.1. Electromagneți magnetizanți vs. demagnetizanți

• Electromagneți magnetizanți (tip standard):

  • Principiu: Când se aplică tensiunea, bobina este excitata și generează un câmp magnetic. Acest câmp atrage material feromagnetic (ex. ancora), închizând circuitul magnetic.
  • Aplicații: Utilizați în sisteme de siguranță, pentru menținerea sarcinilor sau în mecanisme de blocare, atunci când este necesară o fixare fermă în timpul funcționării.
  • Funcționare: Mențin stabilitatea atâta timp cât sunt alimentați. La întreruperea curentului, forța magnetică dispare – aspect ce trebuie luat în calcul la proiectarea sistemului de control.

• Electromagneți demagnetizanți:

  • Principiu: Sunt concepuți astfel încât câmpul magnetic să fie „suprimat” în regim normal – devin activi doar când alimentarea este întreruptă. Cu alte cuvinte: sub tensiune atracția este minimă, iar la întrerupere se eliberează câmpul magnetic, atrăgând obiectul.
  • Aplicații: Utilizați frecvent în sisteme de închidere, unde ușile sau alte elemente trebuie să se elibereze automat în caz de urgență (ex. pană de curent). Principiul este folosit și la electromagneții bistabili, unde o stare este menținută printr-un magnet permanent, iar cealaltă – eliberată printr-un impuls electric scurt.

3.2. Variante constructive suplimentare

• Electromagneți tip solenoid:

  • Structură: Formați dintr-o bobină și o parte mobilă (ancoră sau plunjer) care se deplasează spre bobină la aplicarea curentului.
  • Viteză de reacție: Răspund rapid, ceea ce este important în automatizări industriale sau închideri electromagnetice.
  • Control: Construcția permite temporizare precisă pentru activare/dezactivare.

• Reglarea forței magnetice:

  • Anumite sisteme moderne permit modularea curentului, controlând astfel forța magnetică în timp real.
  • Unitatea de control poate integra senzori (ex. de temperatură) pentru a adapta curentul și a menține forța constantă.

• Soluții combinate cu magneți permanenți:

  • În unele aplicații, electromagneții sunt combinați cu magneți permanenți pentru a obține o stare bistabilă. Astfel, dispozitivul menține forța fără curent, iar impulsul electric permite eliberarea – ideal pentru mecanisme de siguranță sau declanșare de urgență.

3.3. Compatibilitatea cu sistemul de control

• Semnale de control:
  • Asigurați-vă că electromagnetul selectat este compatibil cu sistemul de comandă – comutare, modulație de curent, temporizare și integrarea elementelor de siguranță.
• Precizie și modulație:
  • Pentru aplicații ce necesită control precis al câmpului magnetic, alegeți electromagneți cu posibilitatea de modulare a curentului.

3.4. Rezumat și recomandări

• Pentru menținerea obiectului sub alimentare: electromagneți magnetizanți.
• Pentru eliberare automată la întreruperea alimentării: electromagneți demagnetizanți sau bistabili.
• Analizați și viteza de reacție, respectiv posibilitatea de control precis.

4. Management termic

• Încălzire așteptată:
  • Electromagneții se încălzesc în timpul funcționării, unele modele atingând chiar și ~100 °C la suprafață.
  • Respectați limitele de temperatură impuse de producător.
• Protecție împotriva supraîncălzirii:
  • În caz de sarcină termică ridicată, luați în calcul soluții suplimentare de răcire (ventilatoare, radiatoare sau răcire lichidă).

5. Aspecte materiale și constructive – accent pe ancoră

• Materiale adecvate: Fier moale, oțeluri cu conținut scăzut de carbon, oțel silicios sau aliaje speciale (permaloid).
• Materiale neadecvate: Oțeluri inoxidabile austenitice (nemagnetice), aluminiu, cupru sau materiale cu impurități mari.
• Grosimea optimă a ancorei: În general 2–5 mm pentru electromagneți mici/medii, până la 10–20 mm pentru dimensiuni mari, în funcție de aplicație și geometrie.

6. Integrare și montaj

• Montaj: Asigurați o poziționare fermă și alinierea perfectă a suprafețelor de contact pentru a minimiza spațiul de aer.
• Control și operare: Verificați compatibilitatea cu sistemul de control și precizia timpilor de comutare.

7. Testare și validare

• Teste de laborator: Măsurați forța de menținere în condiții reale, inclusiv cicluri termice.
• Simulări de funcționare: Verificați stabilitatea forței de menținere la încălzire și rezistența materialelor/izolației.

8. Revizuirea și optimizarea proiectului

• Analiza rezultatelor: Ajustați proiectul dacă apar probleme (supraîncălzire, reducerea forței magnetice etc.).
• Consultarea producătorului: Pentru optimizare, apelați la suportul tehnic al producătorului.

1. Ce este un electromagnet de menținere și cum funcționează?

• Un electromagnet de menținere este un circuit magnetic deschis care, atunci când este alimentat cu curent continuu, generează un câmp magnetic ce atrage un obiect feromagnetic către suprafața activă a polului. După întreruperea curentului, își pierde cea mai mare parte a forței și nu mai reține ancora (cu excepția unei remanențe minime).

2. Ce materiale pot fi menținute cu un electromagnet de menținere?

• Electromagneții atrag doar materialele feromagnetice cu un conținut ridicat de fier, cum ar fi oțelul cu conținut scăzut de carbon. Metale precum aluminiul, alama sau aurul sunt neadecvate, deoarece nu sunt afectate de câmpurile magnetice.

3. Cum se specifică și se măsoară forța de menținere?

• Forța de menținere este exprimată ca greutatea sau forța pe care magnetul o poate susține într-un test de suspendare. Măsurarea se efectuează pe o ancoră standard din oțel cu grosimea de 0,250″ (≈6,35 mm), testând doar forța axială de separare, fără influența forțelor de forfecare.

4. Cum influențează spațiul de aer performanța?

• Chiar și un strat subțire de murdărie, vopsea sau denivelări între pol și ancoră creează un spațiu de aer care crește exponențial rezistența magnetică (reluctanța) și reduce semnificativ forța de menținere. Contactul complet și suprafețele curate și netede sunt esențiale pentru performanță optimă.

5. De ce se încălzește electromagnetul și cum poate fi prevenit acest lucru?

• Electromagnetul se încălzește din cauza pierderilor Joule în bobină (P = I²·R). Pentru a reduce încălzirea, se recomandă:
  • un număr mai mare de spire și un curent mai mic (pierderi I²R mai reduse) sau un conductor mai gros,
  • funcționare intermitentă (duty cycle) pentru a permite răcirea,
  • montarea pe un radiator metalic sau răcirea cu ventilator.

6. Ce este duty cycle și cum se alege?

• Duty cycle (ED – Einschaltdauer) exprimă procentul de timp în care magnetul poate fi alimentat continuu fără a depăși temperatura maximă a suprafeței (de exemplu, 25% ED înseamnă 1 min PORNIT / 3 min OPRIT). Pentru 100% ED este necesar un magnet cu o capacitate termică mai bună sau cu răcire activă.

7. Cum se protejează bobina și electronica împotriva supratensiunilor?

• La oprirea curentului, înfășurarea inductivă generează vârfuri mari de tensiune. Pentru a le limita, se utilizează:
  • diodă de protecție (flyback / freewheeling diode) conectată în paralel cu bobina,
  • sau alternativ un RC snubber ori un dispozitiv transil.

8. La ce folosesc modelele demagnetizante (energize-to-release)?

• Modelele demagnetizante, după oprirea curentului:
  • inversează activ polaritatea (impuls invers),
  • folosesc rezonanța RLC pentru a neutraliza magnetizarea reziduală.
  Acest lucru asigură o eliberare rapidă și fiabilă a ancorei.

9. Care sunt diferențele dintre tipurile fail-safe și fail-secure?

• Fail-safe (menținere cu alimentare): Menține doar cât timp este alimentat; la întreruperea curentului se eliberează – potrivit pentru încuietori de urgență sau aplicații de siguranță.
• Fail-secure (blocare fără alimentare): Rămâne blocat și fără curent (ex. magneți electropermanenți); eliberarea are loc doar după un impuls activ – ideal pentru aplicații de ridicare și reținere unde nu se permite eliberarea accidentală.

10. Cum se efectuează montajul și întreținerea?

• • Curățenia și planeitatea suprafețelor: Înainte de montaj, curățați contactul de praf, ulei și rugină.
  • Contact direct: Magnetul și ancora trebuie să se așeze uniform, fără forțe laterale.
  • Verificare periodică: Monitorizați starea izolației bobinei, fermitatea prinderii și curățenia contactelor, în special în medii prăfoase sau uleioase.
