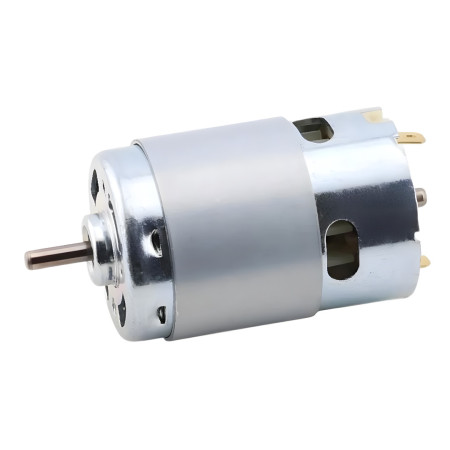

Motor de CC 895, 12/24 V, doble rodamiento de bolas

El motor de CC con escobillas de tamaño 895 está diseñado para aplicaciones que requieren un variador compacto de alta velocidad. Es compatible con fuentes de alimentación de 12 V o 24 V CC y para diseños que requieren un control de velocidad sencillo mediante PWM y un soporte mecánico estable del eje.

Especificaciones técnicas

• Tensión de alimentación (según variante: 12 V CC / 24 V CC)
• Velocidad nominal (según variante): 3000, 6000, 7500, 10000, 15000, 20000 RPM
• Tipo de motor: Escobilla de CC
• Construcción: imán permanente
• Cojinete: rodamiento de bolas doble
• Número de modelo: 895
• Dimensiones del cuerpo del motor: longitud 72 mm, diámetro 50 mm
• Eje: diámetro 5 mm, proyección 16 mm
• Diámetro frontal (parte delantera): 18 mm
• Espaciado del pasador trasero: 6 mm
• Corriente de trabajo: 7–12 A
• Corriente de arranque: 12 A
• Corriente sin carga: 1,2-1,5 A
• Corriente de carga: 12–18 A
• Corriente continua (especificada por el fabricante): 10–20 A
• Característica de protección: a prueba de goteo

Funciones y características

• Conmutación de escobillas para un suministro de energía y control sencillos
• Alta velocidad para unidades que requieren una respuesta rápida
• Rodamiento de bolas doble para un funcionamiento más estable y mayor resistencia a cargas radiales.
• Imán permanente para un diseño compacto
• Terminales con polaridad marcada: contacto positivo (dos muescas), contacto negativo (una muesca)

Ideal para

• Variadores de frecuencia DIY y prototipos para 12 V / 24 V CC
• Pequeños mecanismos, engranajes y unidades de accionamiento con control de velocidad
• Construcciones de modelos y pasatiempos que requieren velocidades más altas
• Ventiladores, aplicaciones centrífugas y otros mecanismos rotatorios según diseño mecánico

Contenido del paquete

• Motor DC 895 (1 ud.)

¿Por qué elegir este producto?

• Admite dos opciones de fuente de alimentación comunes: 12 V y 24 V CC
• Dimensiones mecánicas definidas para una integración más fácil en la estructura
• Rodamiento de bolas adecuado para aplicaciones de mayor velocidad.
• Conexión eléctrica sencilla y opción de control mediante un controlador PWM

Instrucciones de instalación y funcionamiento

• Proporcionar una fuente de alimentación con suficiente reserva de corriente considerando la corriente de arranque del motor.
• Para controlar la velocidad, utilice un controlador PWM diseñado para motores de CC y la carga de corriente adecuada.
• Durante el montaje, asegúrese de que la alineación del eje y el asiento mecánico sean correctos para evitar una carga excesiva sobre los cojinetes.
• Verifique la polaridad de la conexión según las marcas de los terminales.

Aviso de seguridad

• El motor es un dispositivo giratorio; asegúrese de que las partes móviles estén cubiertas y evite el contacto con el eje y los elementos giratorios.
• El dimensionamiento incorrecto de los cables y de la fuente de alimentación puede provocar sobrecalentamiento; utilice secciones transversales de cables y fusibles adecuados.
• No opere el motor bloqueado; esto puede provocar un aumento significativo de la corriente y dañar el motor o la fuente de alimentación.
