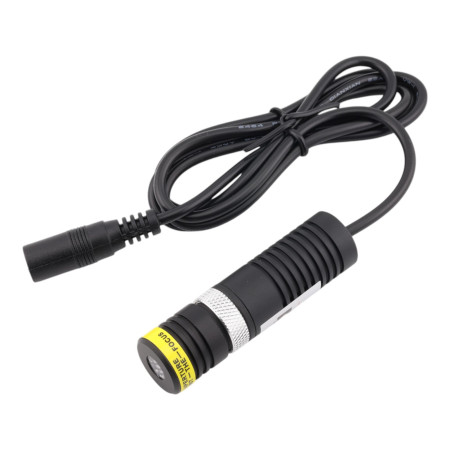

Módulo láser infrarrojo 940 nm, punto

Módulo láser infrarrojo (940nm), potencia de 30mW a 300mW.

75,16 €

75,16 € sin IVA

75.161818 Impuestos excluidos

i
El tipo de IVA aplicado es 0% para el país Estados Unidos.
check En stock
Hoja de catálogo

El módulo láser infrarrojo con una longitud de onda de 940 nm está diseñado para aplicaciones que requieren un haz láser puntual fuera del espectro visible. Gracias a su diseño enfocable, permite ajustar el tamaño del punto según la aplicación específica, por ejemplo, para posicionamiento, detección, dispositivos ópticos o integración en sistemas de medición e industriales. El módulo está montado en una carcasa de aluminio y está diseñado para alimentación con una tensión continua de 5 V CC.

Especificaciones técnicas

  • Longitud de onda: 940 nm
  • Tipo de haz: puntual
  • Diseño: módulo láser enfocable
  • Dimensiones de la caja: 18 × 65 mm
  • Material de la carcasa: aluminio
  • Tipo de lente: lente de cristal
  • Tensión de alimentación: 5 V CC
  • Modo de funcionamiento: APC
  • Conexión: cable con conector DC 5,5 × 2,1 mm
  • Longitud del cable: 1 m
  • Temperatura de funcionamiento: -10°C a +50°C
  • Temperatura de almacenamiento: -40°C a +85°C
  • Tiempo medio hasta el fallo: más de 8.000 horas
  • Variantes de potencia disponibles de esta serie: 30 mW, 50 mW, 100 mW, 150 mW, 200 mW, 300 mW

Funciones y características

  • La radiación infrarroja de 940 nm es adecuada para aplicaciones donde no se requiere un punto de luz visible.
  • La óptica enfocable le permite ajustar el tamaño y la nitidez del punto a la distancia de trabajo.
  • La carcasa cilíndrica compacta facilita la integración mecánica en el equipo
  • El cuerpo de aluminio contribuye a la disipación del calor durante el funcionamiento.
  • La fuente de alimentación de 5 V CC permite una fácil integración en sistemas electrónicos comunes
  • El modo de control APC/ACC admite el funcionamiento estable del módulo láser

Ideal para

  • Sistemas de posicionamiento y puntería
  • Productos ópticos industriales y de laboratorio
  • Integración en equipos de medición y prueba
  • Aplicaciones de detección y detección por infrarrojos
  • Lugares de trabajo de desarrollo y experimentación

Contenido del paquete

  • 1x módulo láser infrarrojo de 940 nm

¿Por qué elegir este producto?

  • Diseño adecuado para uso técnico e industrial.
  • Longitud de onda definida con precisión de 940 nm para aplicaciones infrarrojas
  • Posibilidad de enfocar el haz según los requisitos de una instalación específica
  • Dimensiones compactas y fuente de alimentación estándar de 5 V CC
  • Amplia gama de rendimiento dentro del mismo diseño

Instrucciones de instalación y funcionamiento

  • Para un correcto funcionamiento es necesario asegurar una alimentación eléctrica estabilizada de 5 V DC.
  • Monte el módulo en un soporte apropiado o en una posición mecánica fija.
  • Al ajustar el enfoque, realice los cambios con cuidado y teniendo en cuenta la seguridad del láser.
  • Durante el funcionamiento a largo plazo y con variantes de mayor potencia, recomendamos garantizar una disipación de calor suficiente.
  • Para verificar el funcionamiento del haz infrarrojo, utilice un dispositivo de detección adecuado diseñado para el rango IR.

Aviso de seguridad

  • La radiación láser de 940 nm está fuera del espectro visible y es posible que el ojo humano no pueda detectar el haz.
  • No mire hacia la apertura de salida del módulo ni dirija el haz hacia personas o animales.
  • Utilice equipo de protección adecuado para trabajar con radiación láser durante la instalación y las pruebas.
  • El producto no está destinado a ser un juguete y sólo debe ser utilizado por una persona cualificada.
  • Durante su utilización se deberán observar las normas de seguridad pertinentes para dispositivos láser.
OEM
AM4333-100-MW
90132000
Color de la luz
Infrarrojo
Longitud de onda
940 nm
Tensión
5 V DC
Longitud del cable
100 cm
Conector
5,5x2,1 mm
Cobertura
IP20
De por vida
8.000 horas
Forma
Punto

Introducción

Este manual proporciona instrucciones para el uso seguro y el mantenimiento regular de los módulos láser diseñados para proyectar indicadores (líneas, cruces, puntos y DOE/rejillas) con una potencia máxima de hasta 2000 mW. El documento también incluye la definición de la zona de seguridad basada en valores tabulados que determinan a qué distancia la exposición se clasifica como clase 3B (riesgo mayor) y a partir de qué distancia como clase 3R (riesgo menor).

1. Conocimiento de los riesgos de la radiación láser

  • Daño ocular – La radiación láser, tanto directa como reflejada, puede causar daños permanentes en la retina.
  • Quemaduras en la piel – Un haz intenso puede provocar quemaduras en caso de exposición prolongada.
  • Riesgo mecánico – El manejo incorrecto de los componentes ópticos (lentes, espejos, DOE) puede provocar su desplazamiento o daño, lo que aumenta la concentración de la energía emitida.
  • Activación accidental – Intervenciones de servicio sin la debida desconexión de la alimentación o el incumplimiento de las medidas de seguridad pueden provocar la activación involuntaria del láser.

2. Resumen de las clases de seguridad y medidas necesarias

  • Clase 2
    • Láseres de baja potencia (usualmente hasta 1 mW) – seguros para exposiciones cortas gracias al reflejo del parpadeo.
    • Etiquetas de advertencia que indican que no se debe mirar directamente al haz.
    • Cumplimiento de los procedimientos de seguridad para evitar un aumento accidental de la exposición.
  • Clase 3R
    • Láseres con una potencia ligeramente superior (hasta varios mW) – la mirada directa puede causar daños, pero el riesgo es relativamente menor.
    • Las salidas están marcadas con etiquetas de advertencia.
    • El estricto cumplimiento de las distancias de seguridad asegura que la exposición se mantenga en el nivel de clase 3R.
  • Clase 3B
    • Láseres de alta potencia, en los que el contacto directo con el haz puede causar daños oculares inmediatos y permanentes.
    • Obligación de usar un interruptor con llave para prevenir la activación accidental.
    • Implementación de un sistema de enclavamiento remoto (por ejemplo, un interruptor de puerta o un botón de emergencia).
    • Indicador visual de funcionamiento ("Laser On") y la obligación de usar gafas de protección durante las intervenciones de servicio.
  • Clase 4
    • La máxima potencia, en la que incluso la radiación dispersa representa un peligro extremo para los ojos y la piel.
    • Etiquetas y señales de advertencia claras, interruptor con llave, sistema de enclavamiento y obturador mecánico del haz.
    • El dispositivo debe contar con un reinicio manual después de cada interrupción y solo puede ser operado por personal calificado en áreas designadas.

3. Definición de la zona de seguridad

Para definir la zona de seguridad se utiliza una tabla que especifica:

  • Zona controlada (3B): Área desde el dispositivo hasta una distancia de X metros, donde la exposición corresponde a la clase 3B. Solo los usuarios capacitados tienen acceso a esta zona, y se aplican medidas estrictas (interruptor con llave, sistema de enclavamiento, gafas de protección obligatorias).
  • Zona restringida (3R): Área a partir de X metros, donde la exposición disminuye al nivel de clase 3R. También aquí se deben cumplir las medidas básicas de seguridad, como la señalización del área y barreras físicas.

Nota: El valor de X se determinará según la calculadora disponible. La señalización física de las zonas de seguridad (por ejemplo, señalizaciones en el suelo, paredes, etc.) es obligatoria.

4. Manejo correcto del producto

  • Antes de la activación – Coloque el dispositivo en un lugar estable donde la zona de seguridad esté claramente definida. Verifique que todos los elementos de seguridad (interruptor con llave, sistema de enclavamiento, cubiertas de protección) funcionen correctamente.
  • Durante el funcionamiento – Respete las zonas de seguridad. Nunca ingrese a la zona controlada (3B) sin la capacitación adecuada y el equipo de protección. Asegúrese de que las personas no autorizadas no accedan a áreas de alta exposición.
  • Al manipular y realizar mantenimiento – Apague completamente el dispositivo y desconéctelo de la alimentación antes de cualquier intervención de servicio. No retire ni modifique los elementos de seguridad ni las cubiertas de protección.

5. Mantenimiento y servicio

  • Inspecciones regulares – Realice inspecciones visuales y funcionales del estado de los componentes ópticos y las cubiertas de seguridad. Verifique que los sistemas de enclavamiento, el interruptor con llave y los indicadores funcionen correctamente.
  • Limpieza – Limpie los componentes ópticos (lentes, espejos, DOE) únicamente con productos de limpieza aprobados y un paño suave (idealmente de microfibra) en un ambiente controlado.
  • Servicio y calibración – Si se detectan desviaciones en la proyección u otros fallos funcionales, contacte al servicio autorizado. Documente todas las intervenciones de servicio y calibraciones.

6. Procedimientos de emergencia

  • En caso de fallo – Apague inmediatamente el dispositivo y desconéctelo de la alimentación. Impida el acceso de personas no autorizadas a la zona de seguridad y anote la descripción del fallo. Contacte al servicio autorizado.
  • En caso de exposición accidental – Interrumpa inmediatamente la exposición (apague el dispositivo, abandone el área del haz). Si se sospecha de lesiones en los ojos o la piel, administre primeros auxilios y busque atención médica. Documente el incidente adecuadamente.

7. Conclusión y recomendaciones

Siguiendo los procedimientos anteriores, se garantiza un funcionamiento seguro y se minimizan los riesgos asociados a la radiación láser. Una correcta definición de la zona de seguridad basada en valores tabulados (zona controlada 3B y zona restringida 3R) permite delimitar claramente las áreas en las que se deben aplicar medidas más estrictas, y proporciona a los usuarios instrucciones claras para el manejo seguro del producto.

Recomendamos una revisión y actualización periódica de la documentación de acuerdo con los cambios en las condiciones operativas y la formación del personal.

Importador para la UE: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, República Checa,
