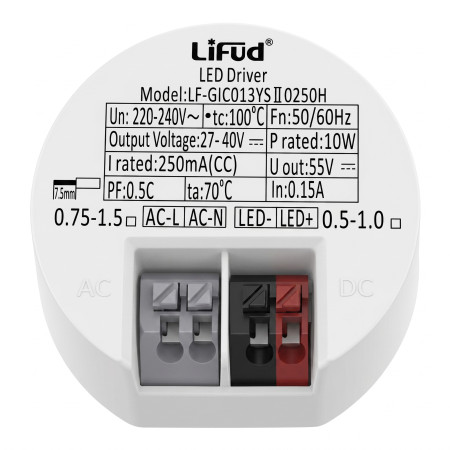

Napájecí zdroj LiFud 10 W, 180-265VAC/10-50VDC, 250 mA

LED driver pro napájení LED svítidel s konstantním výstupním proudem 250 mA. Slouží k převodu síťového střídavého napětí na stejnosměrné napájení pro LED zátěž a je určen pro zapojení do osvětlovacích aplikací s odpovídajícími elektrickými parametry.

Technické specifikace

• Typ produktu: LED driver pro LED osvětlení
• Výkon: 10 W
• Výstupní proud: 250 mA
• Typ výstupu: konstantní proud
• Vstupní napětí: AC 180–265 V
• Frekvence: 50/60 Hz
• Jmenovitý rozsah napětí: 10–50 V
• Provedení: kulaté pouzdro s vodičovými vývody
• Rozměry pouzdra: průměr 42 mm, výška 22 mm
• Označení vstupu: L, N
• Označení výstupu: LED+, LED-

Funkce a vlastnosti

• Převádí střídavé síťové napětí na stejnosměrné napájení pro LED zátěž.
• Konstantní proud 250 mA je určen pro LED aplikace vyžadující proudový zdroj.
• Vodičové vývody umožňují přímé připojení bez svorkovnice na těle zdroje.
• Výstupní vodiče jsou rozlišeny polaritou LED+ a LED-.
• Kulaté pouzdro je vhodné pro montáž do omezeného prostoru ve svítidle nebo instalační dutině.

Ideální pro

• LED panelová svítidla s odpovídajícím proudem a napěťovým rozsahem.
• Stropní LED svítidla.
• LED downlighty.
• Interiérové LED osvětlení napájené konstantním proudem.

Obsah balení

• 1 ks LED driver

Proč zvolit tento produkt

• Parametry 10 W a 250 mA odpovídají LED zátěžím navrženým pro proudové napájení.
• Vstup AC 180–265 V umožňuje připojení k běžné síťové instalaci v uvedeném rozsahu.
• Označené vstupní a výstupní vodiče usnadňují správné zapojení.
• Kulaté kompaktní pouzdro s přímými vodičovými vývody zjednodušuje vestavbu do svítidel.

Pokyny k instalaci a provozu

• Před instalací ověřte shodu výstupního proudu, výkonu a napěťového rozsahu s připojenou LED zátěží.
• Vstupní vodiče připojte na svorky L a N síťového napájení.
• Výstupní vodiče připojte k LED zátěži se zachováním polarity LED+ a LED-.
• Montáž provádějte pouze při odpojeném napájení.
• Instalaci smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.

Bezpečnostní upozornění

• Zařízení pracuje se síťovým napětím AC 180–265 V; při nesprávné manipulaci hrozí úraz elektrickým proudem.
• Nepřipojujte LED zátěž s neodpovídajícím proudem nebo napěťovým rozsahem.
• Zabraňte zkratu na výstupu a poškození izolace vodičů.
• Zdroj neprovozujte mechanicky poškozený ani s porušeným pouzdrem.
• Při vestavbě zajistěte, aby nebyly přístupné živé části a aby nedocházelo k nadměrnému zahřívání.
