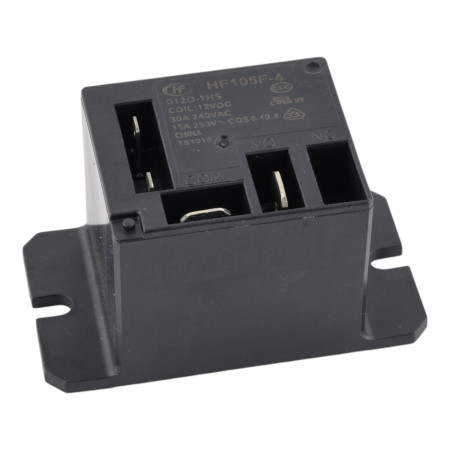

Relé HF105F-4, 12V DC/240V AC 30A

Relé HF105F-4 je výkonové elektromagnetické relé s cívkou 12V DC a spínacím výkonem až 30A při 240V AC. Díky své robustní konstrukci, vysoké izolační pevnosti a spolehlivému provozu je ideální pro průmyslové a automatizační aplikace, kde je požadováno bezpečné spínání vysokých proudů. Relé je zapouzdřeno v odolném plastovém krytu, který chrání kontakty před prachem a mechanickým poškozením, a je vybaveno montážními otvory pro pevné uchycení.

Technické specifikace

• Model: HF105F-4
• Napětí cívky: 12 V DC
• Jmenovitý spínací proud: 30 A (rezistivní zátěž)
• Maximální spínací napětí: 240 V AC / 30 V DC
• Kontakty: 1× přepínací (SPDT – COM, NO, NC)
• Izolační pevnost: 2500 V AC (mezi cívkou a kontakty, 1 min)
• Izolační odpor: ≥ 1000 MΩ při 500 V DC
• Materiál kontaktů: AgSnO₂ (stříbrno-oxidový)
• Odpor cívky: 90 Ω
• Pracovní teplota: −55 °C až +85 °C
• Mechanická životnost: až 10 milionů cyklů
• Elektrická životnost: až 100 000 sepnutí při jmenovité zátěži
• Rozměry: 50 × 37 × 35 mm
• Hmotnost: 36 g

Funkce a vlastnosti

• Vysoký spínací proud 30 A – vhodné pro napájecí, topné a motorové obvody.
• Vysoká izolační pevnost zajišťuje bezpečný provoz i při vyšším napětí.
• Odolné materiály kontaktů s dlouhou životností a minimální oxidací.
• Snadné připojení díky označeným svorkám COM, NO, NC.
• Možnost pevné montáže – ideální pro rozvaděče a výkonové panely.
• Bezpečný provoz v širokém rozsahu teplot a prostředí.

Ideální pro

• Automatizační a řídicí systémy
• Spínání topných těles, motorů a čerpadel
• Napájecí moduly a výkonové spínací obvody
• Domácí a průmyslové aplikace s vysokým proudem
• Prototypy, testovací zařízení a DIY projekty

Obsah balení

• 1× relé HF105F-4, 12V DC, 30A

Proč zvolit tento produkt

• Výkonné relé s vysokou proudovou kapacitou a spolehlivým chodem.
• Certifikace UL, CQC a CE zaručují kvalitu a bezpečnost.
• Robustní konstrukce odolná vůči vibracím a teplotním změnám.
• Dlouhá životnost při vysoké zátěži a nízká ztrátovost kontaktů.
• Ideální kombinace výkonu, kvality a ceny pro profesionální i hobby použití.
