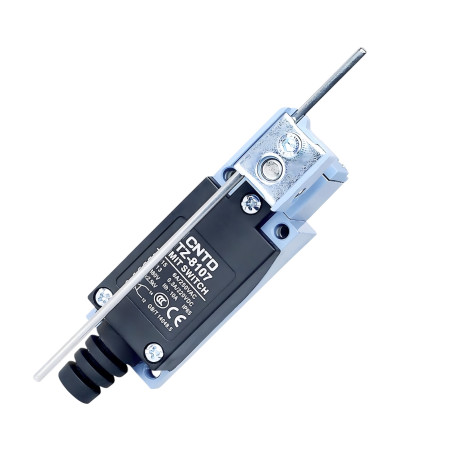

Koncový spínač TZ-8107, tyčka

Koncový spínač CNTD TZ-8107 ze série TZ-8 je průmyslový mechanický koncový spínač s přímým ovladačem v podobě pevné kovové tyčky. Toto provedení je určeno pro přesnou detekci polohy a mechanických dorazů tam, kde je vyžadován přímý a jednoznačný kontakt bez pružného předsazení. Díky robustní konstrukci a vysoké mechanické odolnosti je vhodný pro nepřetržitý provoz v náročných průmyslových aplikacích.

Technické specifikace

• Typ: mechanický koncový spínač (limit switch)
• Model: TZ-8107
• Ovladač: pevná kovová tyčka
• Kontaktní uspořádání: 1× NO + 1× NC (dvojitý obvod)
• Provozní rychlost: 5 mm/s až 0,5 m/s
• Kontaktní odpor: max. 25 mΩ
• Izolační odpor: min. 100 MΩ (při 500 VDC)
• Dielektrická pevnost: 1500 VAC / 1 minuta
• Mechanická životnost: 1 000 000 cyklů
• Elektrická životnost: více než 500 000 sepnutí
• Provozní teplota: -20 °C až +70 °C
• Relativní vlhkost: ≤ 95 % RH
• Krytí: IP65
• Rozměry: 29 × 27 × 129 mm
• Hmotnost: 180 g

Jmenovité napětí a proudy

Funkce a vlastnosti

• Pevná kovová tyčka pro přesný a opakovatelný přenos pohybu
• Vysoká mechanická odolnost bez pružného předsazení
• Dvojitý pružinový mechanismus kontaktů pro dlouhou životnost
• Konstrukce z hliníkové slitiny a zesíleného plastu
• Odolnost vůči vodě, prachu a olejům (IP65)
• Stabilní elektrické parametry pro AC i DC obvody

Ideální pro

• Průmyslovou automatizaci
• Dopravníkové a polohovací systémy
• CNC stroje a obráběcí centra
• Montážní a balicí linky
• Přesnou detekci koncových poloh a mechanických dorazů

Obsah balení

• Koncový spínač CNTD TZ-8107

Proč zvolit tento produkt

• Přesná a přehledná specifikace jmenovitých napětí a proudů
• Robustní konstrukce vhodná pro průmyslové prostředí
• Dlouhá mechanická i elektrická životnost
• Spolehlivé řešení pro náročné aplikace
• Ověřená kvalita řady CNTD TZ-8
