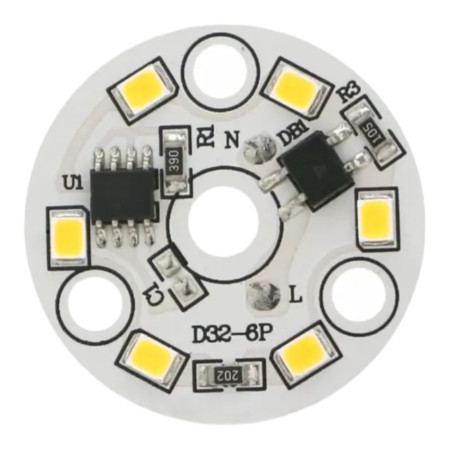

Módulo LED redondo de 3 W, ⌀32 mm, 220-240 V CA

El módulo LED redondo para alimentación directa desde la red de 220–240 V CA está diseñado para integrarse en luminarias y conjuntos de iluminación donde se requiere un diseño compacto y una conexión eléctrica sencilla. Gracias a su diámetro de 32 mm, es especialmente adecuado para luminarias pequeñas, la sustitución de paneles de luz y reparaciones.

Especificaciones técnicas

• Tipo de LED: 2835 SMD
• Número de LED: 6
• Color de la luz: blanco (según la variante, blanco cálido 3000–3500K / blanco frío 6000–6500K)
• Alimentación eléctrica: 220-240 V CA
• Consumo de energía: 3 W
• Diámetro exterior del módulo: 32 mm
• Ángulo del haz: 120–130°
• Intensidad luminosa: 220–280 lm

Funciones y características

• Diseño circular compacto para su integración en luminarias con espacio limitado.
• Ángulo de haz amplio, adecuado para iluminación de áreas.
• Alimentación eléctrica directamente desde la red de CA de 220–240 V (no se necesita una fuente de CC externa).
• Variación del color de la luz según la combinación seleccionada (blanco cálido / blanco frío).

Ideal para

• Servicio de sustitución de placas LED en luminarias alimentadas por la red eléctrica.
• Luminarias empotradas y de superficie con espacio circular para módulo de Ø32 mm.
• Luminarias técnicas y de servicios donde se requiere una integración sencilla del módulo LED.

Contenido del paquete

• 1 módulo LED redondo de Ø32 mm
• Importante: el módulo no contiene cables ni bloque de terminales; los cables deben soldarse directamente a la placa de circuito impreso del módulo LED.

¿Por qué elegir este producto?

• Parámetros claramente definidos para el diseño y la sustitución de módulos de iluminación.
• Tamaño compacto manteniendo un flujo luminoso útil.
• Posibilidad de seleccionar la temperatura de color según la aplicación.

Instrucciones de instalación y funcionamiento

• Realice la instalación únicamente cuando la alimentación eléctrica esté desconectada y el lugar de trabajo esté protegido contra la conexión accidental.
• Suelde los cables directamente a las almohadillas de soldadura del módulo; utilice cables con el aislamiento adecuado para la tensión de red y asegúrese de que haya suficiente alivio de tensión (sujeción mecánica de los cables fuera del punto de soldadura).
• Al soldar, reduzca el tiempo de calentamiento al mínimo necesario para evitar dañar el LED o la placa de circuito impreso.
• Instale el módulo en la luminaria de manera que las partes con tensión no puedan tocarse y que se garantice una distancia suficiente con respecto a las partes metálicas de la estructura, de acuerdo con los requisitos de aislamiento.
• Asegúrese de que la refrigeración sea la adecuada según el diseño de la luminaria; no utilice el módulo en un espacio cerrado sin disipación de calor, ya que podría producirse un calentamiento excesivo.
• Tras la instalación, compruebe la resistencia de las conexiones, el aislamiento y realice una prueba de funcionamiento en la luminaria.

Aviso de seguridad

• El producto está diseñado para funcionar con una fuente de alimentación de 220-240 V CA. Un manejo inadecuado puede provocar descargas eléctricas, incendios o daños al dispositivo.
• Confíe la instalación y el mantenimiento a una persona cualificada con conocimientos sobre el trabajo con equipos eléctricos de baja tensión.
• No conecte el módulo a la corriente durante el montaje, la soldadura ni cuando los cables estén expuestos. Compruebe siempre que el módulo esté desenergizado antes de cualquier intervención.
• No utilice el módulo fuera de la luminaria ni sin protegerlo contra el contacto. Durante el funcionamiento, la placa puede contener partes peligrosas conectadas a la red eléctrica.
• Asegúrese de que los cables de alimentación estén correctamente aislados y sujetos mecánicamente. Un cable suelto o un aislamiento insuficiente pueden provocar un cortocircuito, sobrecalentamiento o lesiones.
• No instale el módulo en un entorno con agua, condensación o alta humedad, a menos que el diseño de la luminaria contemple la protección adecuada.
• No cubra el módulo con materiales de aislamiento térmico y no exceda los límites de temperatura establecidos en el diseño de la luminaria; una temperatura excesiva acorta la vida útil y aumenta el riesgo de fallos.
• Si la placa de circuito impreso, los LED, las almohadillas de soldadura o el aislamiento están dañados, no utilice el módulo.
