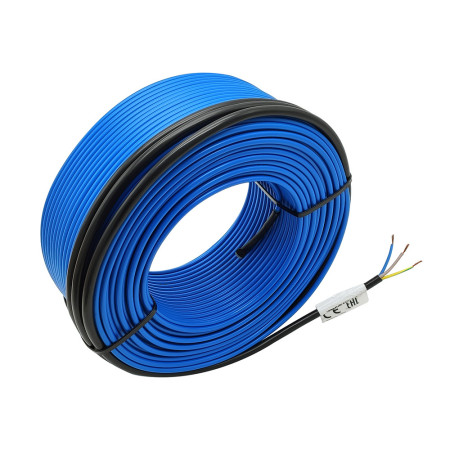

Topný kabel SH20 20 W/m pro podlahové vytápění

Nové

Topný kabel pro podlahové vytápění SH20 – 230 V, 20 W/m

Délka:

400,00 Kč

400,00 Kč bez DPH

400 Bez DPH

Skladem

Množství:

Katalogový list

Popis

Topný kabel SH20 je určen pro elektrické podlahové vytápění v interiérech. Jedná se o spolehlivé a osvědčené řešení pro komfortní temperování i hlavní zdroj vytápění podlahových ploch. Díky konstantnímu výkonu 20 W na metr zajišťuje rovnoměrné rozložení tepla a dlouhodobě stabilní provoz při napájení 230 V AC.

Technické specifikace

Model: SH20
Typ: topný kabel pro podlahové vytápění
Napájecí napětí: 230 V AC ±10 %
Měrný výkon: 20 W/m
Počet vodičů: 2
Materiál vodiče: měď
Typ vodiče: lankový
Izolace: fluoropolymer
Vnější plášť: PVC
Maximální okolní teplota: 105 °C
Minimální instalační teplota: 5 °C
Minimální poloměr ohybu: 38 mm
Vnější průměr kabelu: 5 mm
Délka přívodního napájecího kabelu: 2 m (černý)
Certifikace: CE, RoHS
Použití: vnitřní podlahové vytápění

Jak zvolit vhodnou délku topného kabelu

Volba správné délky topného kabelu závisí na požadovaném celkovém výkonu a velikosti vytápěné plochy. Kabel SH20 má pevně daný výkon 20 W na každý metr délky, proto se celkový výkon vypočítá jednoduše vynásobením délky kabelu.

10 m kabelu = 200 W
15 m kabelu = 300 W
20 m kabelu = 400 W
25 m kabelu = 500 W
50 m kabelu = 1000 W

Pro podlahové vytápění se běžně používá plošný výkon v rozmezí 100–150 W/m² v závislosti na typu místnosti, skladbě podlahy a úrovni tepelné izolace. Délku kabelu je nutné zvolit tak, aby celkový výkon odpovídal této hodnotě. Kabel se nikdy nezkracuje – vždy se volí správná délka podle návrhu.

Odborné vysvětlení funkce

Topný kabel SH20 pracuje na principu odporového ohřevu. Po připojení na síť 230 V AC protéká vodičem elektrický proud, který se vlivem elektrického odporu mění na teplo. Toto teplo se rovnoměrně přenáší do podlahové konstrukce, kde dochází k jeho akumulaci a postupnému vyzařování do prostoru.

Kabel je určen k instalaci do potěru, samonivelační hmoty nebo pod dlažbu. Pro správnou funkci a bezpečný provoz musí být vždy používán ve spojení s podlahovým termostatem a teplotním čidlem, které zajišťují regulaci a ochranu proti přehřátí.

Ideální pro

Elektrické podlahové vytápění koupelen
Obytné místnosti a chodby
Kuchyně a technické místnosti
Doplňkové i hlavní vytápění interiérů

Obsah balení

Topný kabel SH20 zvolené délky
Připojený napájecí kabel 2 m

Důležité upozornění – práce s napětím 230 V

Produkt je napájen síťovým napětím 230 V AC.
Instalaci smí provádět pouze kvalifikovaná osoba dle platných elektrotechnických předpisů.
Topný kabel nesmí být zkracován, křížen ani mechanicky poškozen.
Připojení musí být provedeno přes vhodný termostat a ochranné prvky.
Nesprávná instalace může vést k poškození zařízení, úrazu elektrickým proudem nebo požáru.

Proč zvolit tento produkt

Osvědčený topný kabel s konstantním výkonem
Rovnoměrné a efektivní rozložení tepla
Vhodný pro dlouhodobý nepřetržitý provoz
Kvalitní materiály a certifikace CE
Profesionální řešení pro podlahové vytápění

Přehled dostupných variant topného kabelu SH20

Níže uvedená tabulka slouží pro rychký výběr správné délky topného kabelu podle požadovaného výkonu. Každý model má pevně daný výkon 20 W na metr a je určen pro napájení 230 V AC.

Model	Celkový výkon	Napětí	Odpor při 20 °C	Délka kabelu	Délka přívodního kabelu	Vnější průměr	Barva
SH20-5	100 W	220 V	484 Ω	5 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-10	200 W	220 V	242 Ω	10 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-15	300 W	220 V	161 Ω	15 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-20	400 W	220 V	121 Ω	20 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-25	500 W	220 V	97 Ω	25 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-30	600 W	220 V	81 Ω	30 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-35	700 W	220 V	69 Ω	35 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-40	800 W	220 V	61 Ω	40 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-45	900 W	220 V	54 Ω	45 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-50	1000 W	220 V	48 Ω	50 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-60	1200 W	220 V	40 Ω	60 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-70	1400 W	220 V	35 Ω	70 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-80	1600 W	220 V	30 Ω	80 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-90	1800 W	220 V	27 Ω	90 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-100	2000 W	220 V	24 Ω	100 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-110	2200 W	220 V	22 Ω	110 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-120	2400 W	220 V	20 Ω	120 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-130	2600 W	220 V	19 Ω	130 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-140	2800 W	220 V	17 Ω	140 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-150	3000 W	220 V	16 Ω	150 m	2,25 m	4,6 ± 1 mm	Modrá
SH20-160	3200 W	220 V	15 Ω	160 m	2,25 m	4,6 ± 1 mm	Modrá
