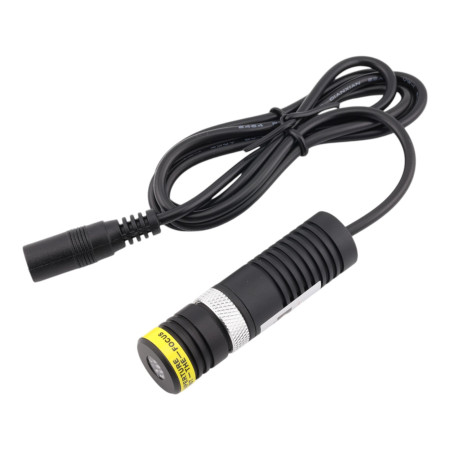

Laserový modul infračervený 940nm, bod

Úvod

Tento manuál poskytuje pokyny pro bezpečné používání a pravidelnou údržbu laserových modulů určených k projekci ukazovatelů (linií, křížů, bodů a DOE/mřížkových) s maximálním výkonem do 2000 mW. Dokument rovněž obsahuje definici bezpečnostní zóny vycházející z tabulkových hodnot, které určují, do jaké vzdálenosti je expozice klasifikována jako třída 3B (vyšší riziko) a od jaké jako třída 3R (nižší riziko).

1. Seznámení s riziky laserového záření

• Poškození zraku – Přímé i odražené laserové záření může způsobit trvalé poškození sítnice.
• Popálení kůže – Intenzivní paprsek může při dlouhodobé expozici způsobit popáleniny.
• Mechanické riziko – Nesprávná manipulace s optickými prvky (čočky, zrcadla, DOE) může vést k jejich posunutí či poškození, což zvýší koncentraci vyzařované energie.
• Náhodné spuštění – Servisní zásahy bez řádného odpojení napájení či porušení bezpečnostních opatření může způsobit nechtěné spuštění laseru.

2. Přehled bezpečnostních tříd a nezbytná opatření

• Třída 2
  • Nízkovýkonné lasery (obvykle do 1 mW) – bezpečné při krátkodobé expozici díky reflexu mrknutí.
  • Výstražné štítky upozorňující, aby se do paprsku nedívalo.
  • Dodržování bezpečnostních postupů, aby nedošlo k náhodnému zvýšení expozice.
• Třída 3R
  • Lasery s mírně vyšším výkonem (až několik mW) – při přímém pohledu může dojít k poškození, ale riziko je relativně nižší.
  • Označení výstupních otvorů varovnými štítky.
  • Striktní dodržování bezpečnostních vzdáleností, aby expozice zůstala na úrovni 3R.
• Třída 3B
  • Vysoce výkonné lasery, kde přímý kontakt s paprskem může způsobit okamžité a trvalé poškození zraku.
  • Povinnost použití klíčového spínače zabraňujícího náhodnému spuštění.
  • Implementace dálkového interlock systému (např. dveřní spínač či nouzové tlačítko).
  • Viditelný indikátor činnosti („Laser On“) a povinnost používat ochranné brýle při servisních zásazích.
• Třída 4
  • Nejvyšší výkon, kdy i rozptýlené záření představuje extrémní nebezpečí pro oči i kůži.
  • Výrazné varovné štítky a označení, klíčový spínač, interlock systém a mechanický uzávěr paprsku.
  • Zařízení musí mít manuální reset po každém přerušení provozu a provoz je povolen pouze kvalifikovaným personálem ve vyhrazených prostorách.

3. Definice bezpečnostní zóny

Při definici bezpečnostní zóny se využívá tabulka, která určuje:

• Kontrolovaná zóna (3B): Oblast od zařízení až do vzdálenosti X metrů, kde expozice odpovídá třídě 3B. Do této zóny mají přístup pouze školení uživatelé, a platí zde přísná opatření (klíčový spínač, interlock, povinné ochranné brýle).
• Omezená zóna (3R): Oblast od X metrů, kde expozice klesá na úroveň 3R. I zde je nutné dodržovat základní bezpečnostní opatření, jako je označení oblasti a fyzické bariéry.

Poznámka: Hodnoty X stanovíte podle dostupné kalkulačky. Fyzické vyznačení bezpečnostních zón (značky na podlaze, stěnách apod.) je povinné.

4. Správné zacházení s produktem

• Před spuštěním – Umístěte zařízení na stabilní místo, kde je jasně vymezena bezpečnostní zóna. Zkontrolujte, že jsou všechny bezpečnostní prvky (klíčový spínač, interlock, ochranné kryty) funkční.
• Během provozu – Dodržujte bezpečnostní zóny. Nikdy nevstupujte do kontrolované zóny (3B) bez odpovídajícího školení a ochranných pomůcek. Nepovolaným osobám zajistěte, aby se nedostaly do oblasti s vysokou expozicí.
• Při manipulaci a servisu – Před jakýmkoli servisním zásahem zařízení úplně vypněte a odpojte od napájení. Neodstraňujte ani neupravujte bezpečnostní prvky ani ochranné kryty.

5. Údržba a servis

• Pravidelné kontroly – Provádějte vizuální a funkční kontroly stavu optických prvků a bezpečnostních krytů. Ověřte správnost činnosti interlock systémů, klíčového spínače a indikátorů.
• Čištění – Čistěte optické komponenty (čočky, zrcadla, DOE) pouze schválenými čisticími prostředky a jemným hadříkem (ideálně z mikrovlákna) v kontrolovaném prostředí.
• Servis a kalibrace – Při zjištění odchylek v projekci nebo jiné funkční poruše kontaktujte autorizovaný servis. Všechny servisní zásahy a kalibrace dokumentujte.

6. Nouzové postupy

• Při poruše – Ihned vypněte zařízení a odpojte napájení. Zabráníte vstupu nepovolaných osob do bezpečnostní zóny a zaznamenejte popis poruchy. Kontaktujte autorizovaný servis.
• Při neúmyslné expozici – Okamžitě přerušte expozici (vypněte zařízení, opusťte oblast paprsku). Pokud dojde k podezření na zranění očí či kůže, poskytněte první pomoc a vyhledejte lékařskou pomoc. Incident řádně dokumentujte.

7. Závěr a doporučení

Dodržováním výše uvedených postupů zajistíte bezpečný provoz a minimalizaci rizik spojených s laserovým zářením. Správná definice bezpečnostní zóny na základě tabulkových hodnot (kontrolovaná zóna 3B a omezená zóna 3R) umožňuje jasné vymezení oblastí, kde je třeba dodržovat přísnější opatření, a poskytuje uživatelům jasné instrukce pro bezpečné zacházení s produktem.

Doporučujeme pravidelnou revizi a aktualizaci dokumentace dle změn v provozních podmínkách a školení obsluhy.

Importér pro EU: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
