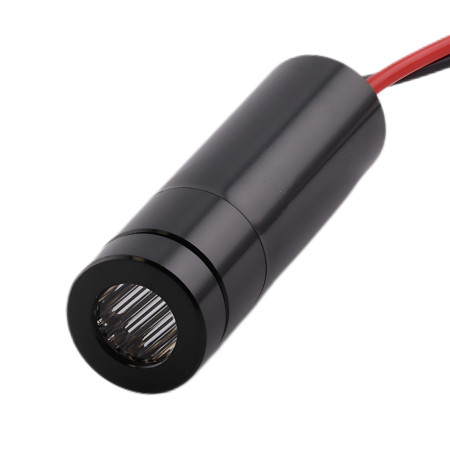

Laserový modul fialový, 20mW, 405nm, linie (čára)

Výkonný laserový modul s vlnovou délkou 405 nm, optickým výkonem 100 mW a širokým vyzařovacím úhlem 110°. Varianta s řízením výkonu pomocí APC zajišťuje stabilní optický výstup i při proměnném napájecím napětí. Díky kompaktním rozměrům a možnosti napájení 3–5 V se hodí pro průmyslové, laboratorní i zobrazovací systémy.

Technické specifikace

• Vlnová délka: 405 nm (modrá/fialová)
• Optický výkon: 20 mW
• Čočka: PMMA
• Vyzařovací úhel: 110°
• Řídicí elektronika: APC (Automatic Power Control)
• Provozní napětí: 3–5 V DC
• Provozní proud: do 55mA
• Krytí: IP20
• Rozměry modulu: 13 × 13 × 42 mm
• Délka kabelu: 100 mm
• Provozní teplota: –10 až +40 °C
• Skladovací teplota: –40 až +85 °C
• Certifikace: CE, RoHS
• Střední doba do poruchy (MTTF): > 8 000 h
• Hmotnost: 18 g

Funkce a vlastnosti

• APC řízení zajišťuje stabilní výkon nezávisle na změnách napájecího napětí.
• Široký vyzařovací úhel 110° vhodný pro projekci, osvětlení a optické senzory.
• PMMA čočka pro homogenní rozptyl paprsku a nízkou hmotnost.
• Stabilní provoz, nízké tepelné ztráty a dlouhá životnost.
• Snadná integrace díky napájení 3–5 V.

Montáž

• Laserový modul nesmí být vodivě propojen s žádnou kovovou částí dalšího zařízení – musí být elektricky izolován.
• Důvodem je konstrukce polovodičové laserové diody, jejíž jeden pól je připojen přímo na kovové pouzdro.
• Při montáži používejte antistatické pomůcky, protože laserová dioda může být poškozena i malým elektrostatickým výbojem.
• Vyhněte se dotyku s radiátory, vodovodními rozvody a jinými vodivými předměty – mohou způsobit nežádoucí uzemnění.
• Nikdy nespojujte modul kovově s jiným kovovým komponentem zařízení.

Chlazení

• Laserový modul nevyžaduje dodatečné chlazení – jeho tepelné ztráty jsou nízké.
• Při správném upevnění nedochází k přehřívání ani ke zkrácení životnosti.
• Lze jej bezpečně namontovat do držáku nebo krytu bez nutnosti aktivního odvodu tepla.

Ideální pro

• Průmyslové zaměřovací a indikační systémy
• Optické senzory a měřicí techniku
• Laboratorní experimenty a fluorescence
• Projekční a zobrazovací aplikace s velkým pokrytím paprsku

Obsah balení

• 1× laserový modul 405 nm, 20 mW

Proč zvolit tento produkt

• Stabilní výkon díky APC řízení.
• Široký vyzařovací úhel 110° pro aplikace vyžadující velký optický rozptyl.
• Kompaktní konstrukce, snadná integrace a dlouhá životnost.
• Certifikace CE a RoHS, kvalitní provedení a spolehlivý provoz.
