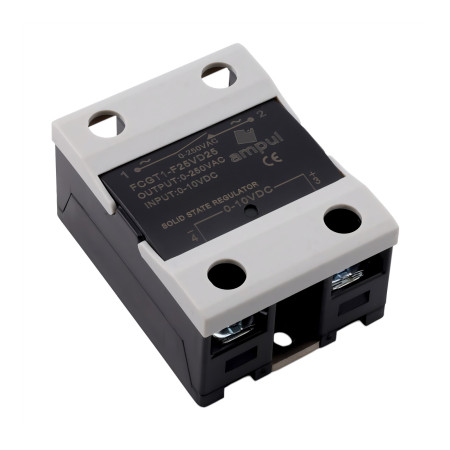

Bezkontaktní regulátor napětí SSR VD, 0-10VDC/0-250VAC

Polovodičový regulátor výkonu je určen pro řízení výkonu střídavé zátěže pomocí stejnosměrného analogového řídicího signálu 0–10 VDC. Slouží k proporcionální regulaci výstupu v elektrických rozvodech a zařízeních, kde je požadováno bezkontaktní spínání nebo plynulé řízení výkonového obvodu.

Technické specifikace

• Typ zařízení: polovodičový regulátor výkonu
• Řídicí vstup: 0–10 VDC
• Výstup u provedení VD25: 0–250 VAC
• Jmenovitý proud podle zvolené varianty: 10 A, 25 A, 40 A, 60 A, 80 A, 100 A, 120 A
• Dielektrická pevnost: 2500 Vrms
• Izolační odpor: 1000 MΩ
• Rozsah okolní provozní teploty: -30 až +75 °C
• Rozsah okolní skladovací teploty: -30 až +110 °C
• Materiál pouzdra: ABS
• Materiál základny: hliník
• Vlhkost podle IEC60068-2-78: 93 %, nekondenzující
• Životnost při okolní teplotě 40 °C: 4 704 120 hodin
• Životnost při okolní teplotě 60 °C: 2 549 160 hodin
• Zatěžovací proud s chladičem: 5 až 84 A podle modelu 10 až 120 A
• Zatěžovací proud bez chladiče: 4 až 9 A MAX.
• Náběhový proud: 50 až 1000 A podle modelu 10 až 120 A
• Svorkové připojení výkonového obvodu a řídicího vstupu
• Označení svorek na těle regulátoru: 1, 2, 3, 4

Funkce a vlastnosti

• Bezkontaktní polovodičové řízení výkonového výstupu bez mechanických kontaktů.
• Proporcionální regulace střídavého výstupu pomocí analogového vstupního signálu.
• Galvanické oddělení mezi řídicí a výkonovou částí vyjádřené dielektrickou pevností 2500 Vrms.
• Hliníková základna slouží k odvodu tepla z výkonové části regulátoru.
• Konstrukce s montážními otvory pro pevné uchycení k podkladu nebo chladiči.
• Svorky umožňují připojení vodičů pro výkonový obvod i řídicí signál.
• Provozní teplotní rozsah umožňuje použití v elektrických zařízeních pracujících v běžném průmyslovém prostředí.

Ideální pro

• Regulaci výkonu střídavých zátěží v elektrických zařízeních.
• Aplikace s analogovým řízením pomocí signálu 0–10 VDC.
• Topné systémy a odporové zátěže vyžadující výkonovou regulaci.
• Průmyslové rozvaděče, regulační jednotky a automatizační systémy.
• Náhradu mechanického spínání tam, kde je požadováno polovodičové řízení bez pohyblivých kontaktů.

Obsah balení

• 1× polovodičový regulátor výkonu ve zvolené proudové variantě

Proč zvolit tento produkt

• Umožňuje přímé řízení střídavého výkonového výstupu analogovým signálem 0–10 VDC.
• Nabízí proudové varianty 10 A až 120 A pro různé výkonové požadavky aplikace.
• Polovodičové provedení omezuje opotřebení spínací části způsobené mechanickým kontaktem.
• Technické parametry zahrnují uvedenou izolační pevnost, izolační odpor, teplotní rozsah a nekondenzující vlhkostní odolnost.
• Konstrukce s hliníkovou základnou podporuje odvod tepla při montáži na odpovídající chladič.

Pokyny k instalaci a provozu

• Montáž a zapojení musí provádět osoba s odpovídající elektrotechnickou kvalifikací.
• Před zapojením ověřte shodu proudové varianty regulátoru s proudem a charakterem připojené zátěže.
• Při provozu s vyšším zatěžovacím proudem zajistěte vhodný odvod tepla přes hliníkovou základnu a odpovídající chladič.
• Regulátor instalujte na nehořlavý a mechanicky stabilní podklad.
• Dodržte správné připojení výkonových a řídicích svorek podle značení na těle regulátoru.
• Řídicí obvod 0–10 VDC nepřipojujte na výkonové svorky.

Bezpečnostní upozornění

• Zařízení pracuje se střídavým napětím až 250 VAC, které představuje riziko úrazu elektrickým proudem.
• Před montáží, údržbou nebo změnou zapojení vždy odpojte napájení výkonového i řídicího obvodu.
• Nesprávné zapojení vede k riziku zkratu, přehřátí, poškození regulátoru nebo poškození připojené zátěže.
• Při nedostatečném chlazení hrozí přehřátí výkonové části regulátoru.
• Nepřekračujte jmenovitý proud zvolené varianty.
• Regulátor nepoužívejte v prostředí s kondenzující vlhkostí.
• Výrobek není určen k instalaci pod napětím.
